Ürün ayrıntıları:
|
| Ürün: | Çelik Ray Tespiti için Demiryolu Levhası | Standart: | Uic, Arema, ASTM, BS, Tb |
|---|---|---|---|
| Şartname (Kg/M):: | 8kg, 9kg, 12kg, 15kg, 18kg, 22kg, 24kg, 30kg, 38kg | Delik: | 4, 6 delik |
| kullanım: | Vinç rayı Aksesuarları - P rayı / QU rayı için Balık Plakası | Kalem: | Karbon çelik tren yolu |
| Vurgulamak: | 30kg Demiryolu Balık Tabakları,24kg Demiryolu Balık Tabakları,38kg Demiryolu Balık Tabakları |
||
Döküm Haddelenmiş Demiryolu Balık Tabakları 38kg 30kg 24kg Şartname
giriiş

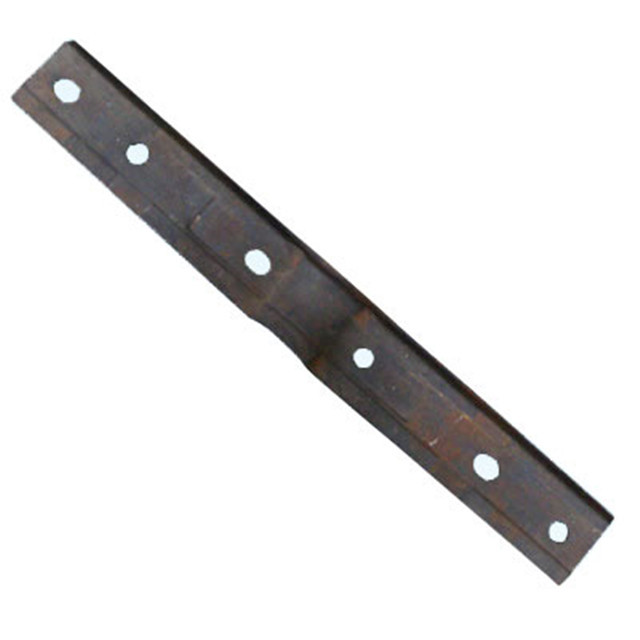

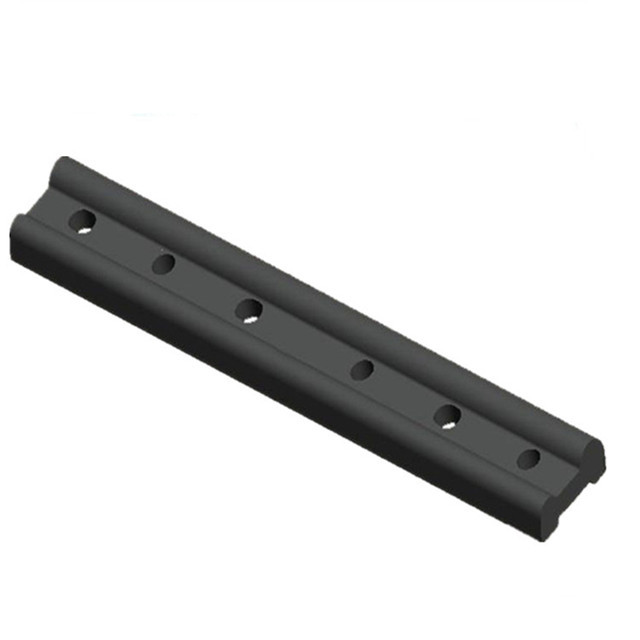

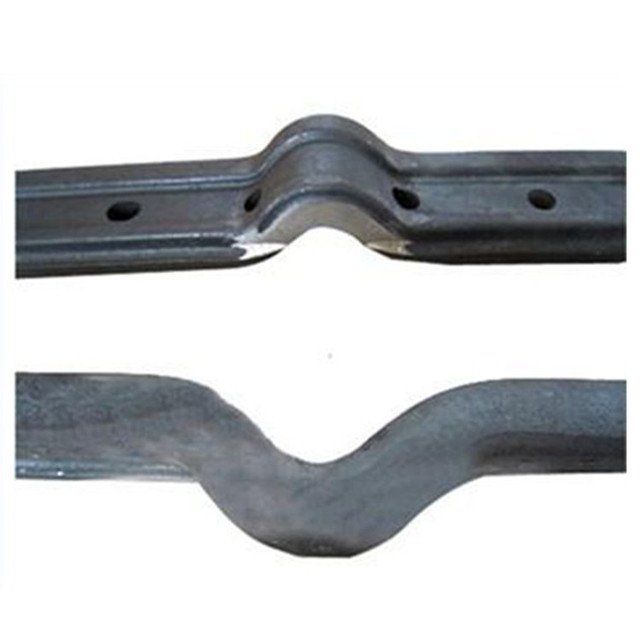

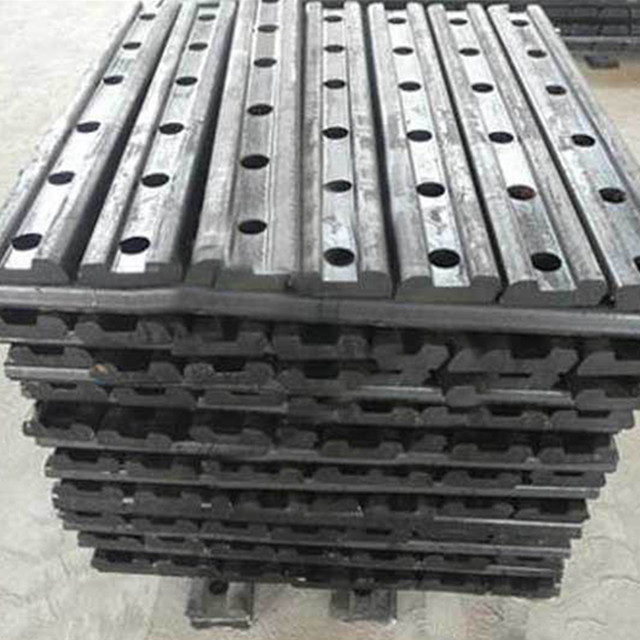

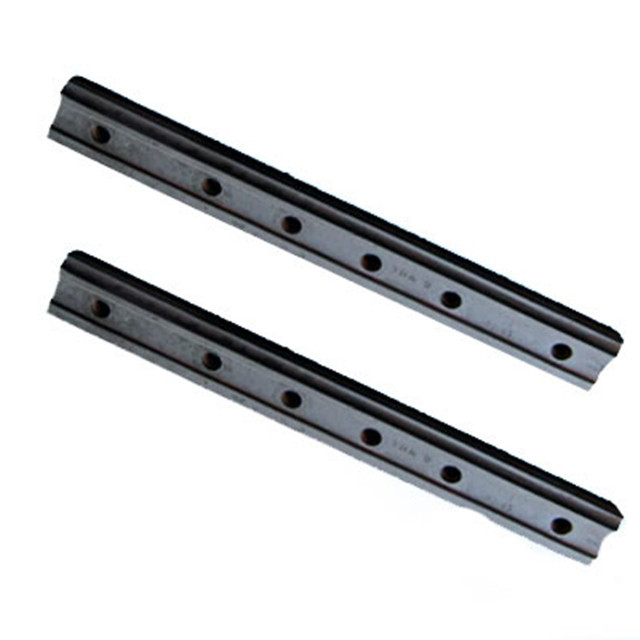

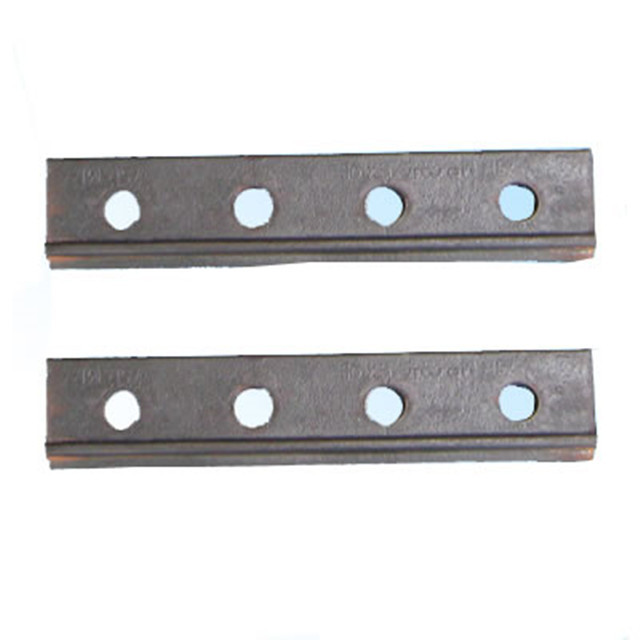

Balık plakası, palet ve palet arasındaki bağlantı için kullanılan bir bağlantı elemanıdır.
Balık tabağı görünüm kalitesi: zmwm02
(1) Yuvarlandıktan sonra ray düz olacak ve önemli bir bükülme ve burulma olmayacaktır.Hafif ve ağır rayların yerel bükülmesi ve burulması ve bunların düzeltme miktarı için ray uç yüzlerinin eğimi standardı aşamaz.
(2) Rayın yüzeyi temiz ve pürüzsüz olmalı, çatlak, kabuklanma, çizik gibi kusurlar bulunmamalıdır;uç yüzlerde büzülme izleri ve ara katmanlar olmamalıdır.Hafif ve ağır rayların genel yüzeyi için izin verilen kusurların kapsamı ve geometrik miktarlar standardı aşmayacaktır.
Olta malzemesi: dövme çelik
Şartname: Bu balık tabağı Hafif Raylı, Ağır Raylı ve Vinç Raylı için geçerli olabilir.Ayrıca müşterilerin çizimine göre üretebilir.
İngiliz Standart Balık Tabağı |
||
Tip |
Standart |
Malzeme |
BS75R |
BS47-1 | AVRUPA SINIF 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
GB/TB Standart Balık Tabağı |
||
Tip |
Standart |
Malzeme |
43kg |
TB/T 2345-2008 | B7 |
50KG |
||
60kg |
||
75kg |
||
İngiliz Standart Balık Tabağı |
||
Tip |
Standart |
Malzeme |
BS75R |
BS47-1 | AVRUPA SINIF 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
JIS Standart Balık Tabağı |
||
Tip |
Standart |
Malzeme |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
AREMA 2007 Standart Balık Tabağı |
||
Tip |
Standart |
Malzeme |
İz |
AREMA 2007 | AREMA SINIF/ÇELİK SINIF55# |
100 libre.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
Vinç Raylı Standart Balık Tabağı |
||
Tip |
Standart |
Malzeme |
104lb.CR |
TB/T 2345-2008 | B7 |
105 lb.CR |
||
135 lb.CR |
||
171 libre.CR |
||
1751b.CR |
||
Standart uzunluk: 914.4 mm delme veya delme, dört delik veya altı delik. |
||
Vinç rayı Aksesuarları - P rayı / QU rayı için Balık Plakasıdövme ve döküm haddelenmiş balık tabağı tanımı ve ray bağlantı çubuğu kullanır
Vinç rayları ağır yüklerin taşınması için tasarlanmış olup çok çeşitli uygulamalarda kullanılmaktadır.Çin'de P18, P24, P38, P43, QU70, QU80, QU100 olarak adlandırılan yedi adet normal vinç rayı modeli bulunmaktadır.Ray ağırlığı metre başına 18 kg ile 88 kg arasında değişmektedir.İhtiyacınız olursa bize bir ağırlık ve ölçü dönüşüm tablosu bulabilirsiniz.
Her ray uygulaması farklıdır ve verimliliği ve kullanım ömrünü en üst düzeye çıkaracak şekilde tasarlanmalıdır, bu nedenle bu amaca ulaşmak için doğru rayın seçimi kritik öneme sahiptir.
| Tip | C | B | A | D | Ağırlık (kg/m) | Standart |
| P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | GB11264-89 |
| P30 | 60.33 | 107,95 | 107,95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | GB 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| modeli | S (mm) |
S1 (mm) |
S2 (mm) |
S3 (mm) |
S4 (mm) |
S5 (mm) |
Ray Boyutu |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/ P22/ P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38/ P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/QU80 |
Kingrail, çeşitli demiryolu ürünleri tedarik etmektedir:
vagon yedek parçaları: tekerlekler, akslar, yataklar, miller, boji yedek parçaları, dövme ve döküm ürünleri
ray malzemeleri: fisplaklar, çelik ray ve aksesuarlar, bağlantı plakaları, klipsler, cıvatalar ve somunlar vb.
Hem küçük hem de büyük siparişler kabul edilir!
İlgili kişi: Ms. kelly Wang
Tel: 008615215554137
Faks: 86-555-2842689
