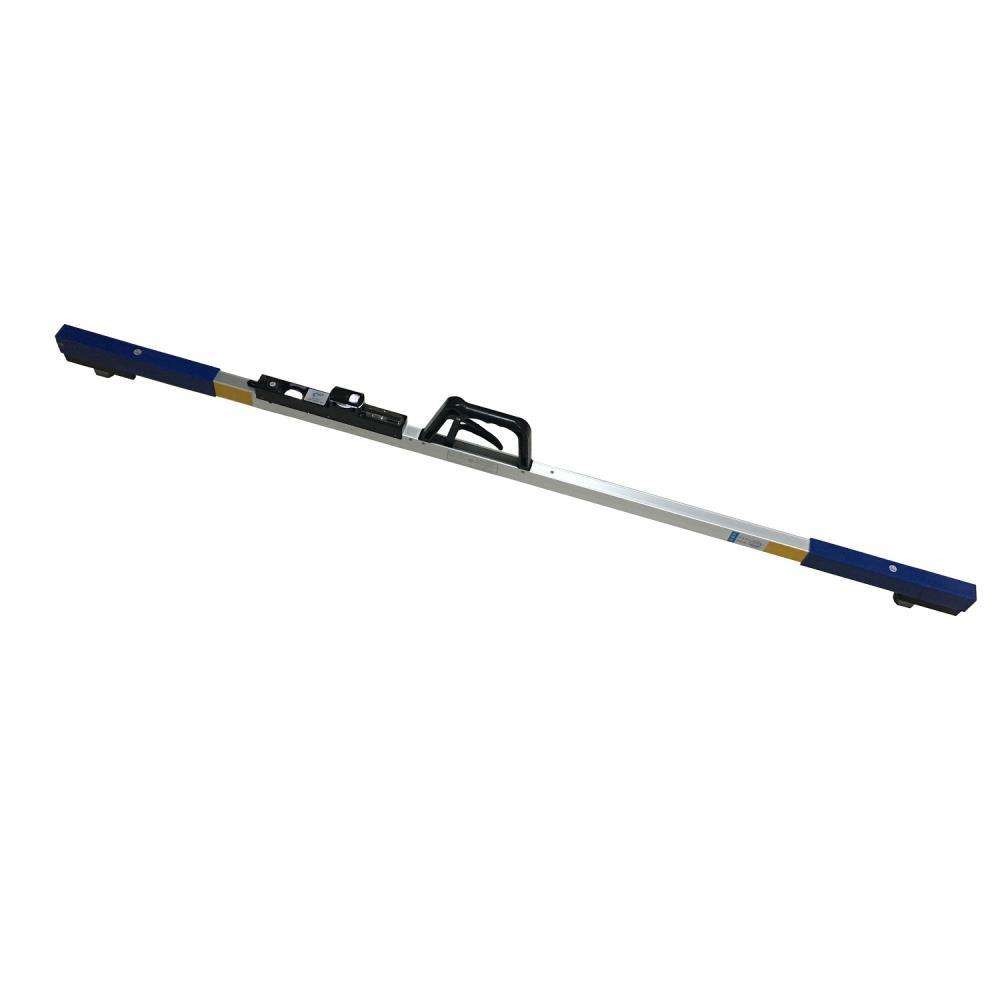

1600mm 1676mm Raylı Ray Ölçme Ekipmanı, Dijital Palet Göstergesi Alaşımlı Malzeme

tanıtımı600mm,750mm,762mm,900mm,1000mm,1067mm,1435mm 1520mm,1600mm,1676mm dijital palet göstergesi

Ölçü cetveli, demiryolu hattının iki çelik rayı arasındaki ölçüyü ölçmek için kullanılan özel bir ölçü aletidir.Ray göstergesinin özelliği, cetvel çubuğunun bir katlama mekanizması aracılığıyla ahşap bir cetvel çubuğundan ve bir metal cetvel çubuğundan oluşması ve iki cetvelin bir kompozit çubuk cetvel oluşturmasıdır.
Gösterge cetveli, dar ölçülü bir iz tespit cihazıdır.Yapısı cetvel gövdesi, cetvel gövdesi ve cetvel gövdesi üzerinde serbest çerçeveden oluşmaktadır.Cetvel gövdesi, kare boru şeklinde dubleks profil yapısıdır.Dışa doğru uzanır ve dış kenarın iç tarafında bir yuva bulunur.Paslanmaz çelik skalayı yuvaya yerleştirin ve sonunda bir pim ile sabitleyin.Baskül gövdesinin ortasında serbest çerçeve bulunmaktadır.Yan plakaya sabitlenmiş ayar cıvataları vardır, çapraz plaka ve ölçüm kafası cetvel gövdesinin ucuna monte edilmiştir ve tüm ölçü cetveli T şeklinde bir yapıya sahiptir.

600mm,750mm,762mm,900mm,1000mm,1067mm,1435mm1520mm,1600mm,1676mm dijital palet göstergesinin özelliği

Göstergenin işlevi
Gösterge göstergesinin ölçüm uygulama yöntemi açısından, gösterge göstergesinin işlevleri iki kısma ayrılır: biri gösterge, muayene aralığı ve arka koruma mesafesi dahil olmak üzere yanal uzunluk ölçümüdür.Bu üç parametre birbiriyle ilişkilidir ve karşılıklı olarak kısıtlayıcıdır.Mevcut değer iletim yöntemine göre, ölçüm hatası, göstergeden muayene aralığına ve ardından arka korumanın mesafesine kademeli olarak artar;ikincisi, çizginin statik geometrik parametreleri olarak yatay ve süper Yüksek dahil olmak üzere dikey yükseklik ölçümüdür, ikisi temelde farklıdır, yatay geometrik tolerans kategorisine aittir (paralellik veya eğime eşdeğer) ve yükselme, boyutsal tolerans kategorisine aittir (hattın iki rayı arasındaki ön ölçüm ile).Boy farkıyla alakalıdır).Ölçer cetvel için, ölçüm prensibi ve ölçüm yönteminden ayırt edilmez.Genellikle seviyenin küçük yükselmeyi (sıfır yükselme dahil) ifade ettiğine inanılır ve bazen ikisinin terimleri birbirinin yerine kullanılır.Bunun nedeni, çizgi ölçümünde, düz çizgi bölümünün esas olarak seviyeye odaklanması ve eğri bölümünün esas olarak deveye odaklanması ve aynı ölçüm birimi tarafından aynı ölçüm cihazı ile gerçekleştirilmesi, bu da birlik yanılsaması (veya terminolojinin tekrarı).
ölçerin önemi
Gösterge, seviye ve yükselme, demiryolu hatlarının temel geometrik parametreleridir ve artıları ve eksileri, demiryolu trenlerinin çalışma güvenliği ile doğrudan ilişkilidir.Hat bakımı ve inşaatı için doğrudan teknik bir temel sağlayan önemli bir demiryoluna özgü ölçüm cihazı olarak, demiryolu ölçü cetveli esas olarak bu geometrik parametrelerin statik ölçümü için kullanılır.Ultra yüksek ölçüm sonuçları, dolaylı olarak bozulma (genellikle "üçgen çukur" olarak bilinir) ölçümünü gerçekleştirir [1].
Demiryolu hatlarının teknik gereksinimlerinin iyileştirilmesiyle, özellikle mevcut hatların hızlandırılmış yeniden inşası ve yolcuya özel hatların yapım sürecinin sürekli hızlandırılmasıyla, gösterge göstergesinin istikrarlı ve yüksek teknik gereksinimleri ve günlük doğrulamayı sağlamak için mastarın kalitesi, mastarı güçlendirin Cetvelin günlük kullanımını yönetmek giderek daha fazla gerekli hale geliyor.
Palet göstergesinin çevresel uyarlanabilirliği
Gösterge göstergesinin çalışma koşulları çok kötü.Kullanım gerekliliklerini karşılamak için, mastar tasarımında aşağıdaki hususlara da dikkat edilmelidir: (1) Derece 0 ve 1 mastarlar, mastar, muayene aralığı ve arka koruma mesafesi ile ilgilenmelidir.Görüntülenen değer, gerçek ortam sıcaklığına göre otomatik olarak telafi edilir ve düzeltilir;(2) Dijital gösterge göstergesinin görüntüleme değeri değişkenliği, görüntüleme süresi, çalışma voltajı ve pil kapasitesi, sahadaki fiili duruma uyarlanmalıdır;(3) Yüksek sıcaklık, düşük sıcaklık, sabit nem ve ısı, Elektromanyetik uyumluluk, yağmur ve diğer normal koşullarda normal çalışabilmelidir;(4) Düşme, titreşim gibi anormal olumsuz koşullara dayanabilir;(5) Sık karşılıklı çalışma koşulları altında, gösterge yapısının ve ölçüm performansının sabit kalmasını sağlayın.Bu gerekliliklerin, ilgili standartlarda açık gerekliliklerin yapılması gerekmektedir.Belirli kullanıcıların diğer özel gereksinimlerine gelince, bunlar satın alma ve satış sözleşmesinde kararlaştırılabilir.
Gösterge göstergesinin günlük bakımı ve bakımı
Normal bakıma ek olarak aşağıdaki 4 noktaya özellikle dikkat edilmelidir.
(1) Kadranlı göstergeli gösterge ölçer kalibratörü kalibrasyon çalışmasını tamamladıktan sonra, göstergenin hareketli probu uygun konuma ayarlanmalı ve kadranlı gösterge probu, kadranlı göstergenin denge yayı olacak şekilde tamamen serbest bırakılmalıdır. tamamen konumunda.gerilmemiş durum.
(2) Doğrulama işi tamamlandıktan sonra, iş göstergesi depolama için dikey olarak asılmalıdır.Gösterge yatay olarak yerleştirilirse, kendi ağırlığının deformasyonu dikkate alınmalı ve makul bir destek konumu seçilmelidir.
(3) Destek pozisyonu seçimi.Gösterge ince bir çubuktur ve uzunluğunun (1435±0.20) mm gerçek değeri kullanılır.Bu nedenle, destek konumu, yani a=0.2203L destek konumu seçiminde Bezier nokta desteği kullanılmalıdır.Formülde a, destek konumudur, mm;L, göstergenin uzunluğudur, mm.
(4) Dijital gösterge cetvelini kullanan kalibratör için, dijital gösterge cetveli inceleme için demonte edildiğinde, dijital gösterge ölçer ve cetvel demonte edilmemelidir, ancak sınır parçasının kaybolmasını önlemek için bir bütün olarak demonte edilmelidir.Kısacası, ölçüm personeli, değerin doğru ve güvenilir bir şekilde iletilmesini sağlamak için doğrulama sürecinde doğrulama prosedürlerini titizlikle uygulamalı, operasyon prosedürlerini titizlikle yerine getirmeli, doğrulama kayıtlarının doldurulmasını standart hale getirmeli ve doğrulama sertifikasını doğru bir şekilde sunmalıdır. [2] .
Gösterge göstergesinin teknik durumunun analizi ve düzenlenmesi
Geleneksel göstergelerin sınırlamaları
Geleneksel mekanik gösterge göstergesinin doğruluk endeksi, gösterge göstergesinin yapısı, kullanım koşulları, kullanıcının ölçüm teknolojisi seviyesi, üretim seviyesi ve diğer faktörler tarafından etkilenir ve kısıtlanır, ancak oda sıcaklığında ölçüm performansı karşılayabilir. ilgili standartlar ve metrolojik teknik düzenlemelerin gereklilikleri, ancak diğer çevresel koşullar altında, ilgili gerekliliklerin hala karşılanacağı tam olarak garanti edilemez.Şu anda, yaygın olarak kullanılan alüminyum cetvel gövdesi (hafif, saha koşullarında tek kişinin elle taşınması için uygundur), doğrusal genleşme katsayısı traverslerinkinden oldukça farklı olduğu için, kullanım ortam sıcaklığından açıkça etkilenir. .Sıcaklık farkı (20°C) olduğunda, mastarın genleşme ve büzülme miktarı, traversin genleşme ve büzülme miktarından daha fazladır (traversin genleşme ve büzülme miktarı, traversin genleşme ve büzülme miktarı ile tutarlıdır). lokomotifin ve aracın tekerlek takımı), böylece göstergenin belirtilen değeri, bu sıcaklıktaki gerçek gösterge değeri ile aynı olur.Tutarsız, ek gösterge hatasıyla sonuçlanır.Zorlu çalışma ortamlarına sahip alanlarda, gerçek gösterge hatası 0,8-1 mm'ye bile ulaşır.Bu etki, geçmişteki hat bakımının yönetim değeri (+4-2mm) için daha az önemli görünmektedir, ancak mevcut hat yönetim değeri (+4-2mm) ±2mm), özellikle balastsız hattın yönetim değeri (± 1mm), bu etkiye ve eliminasyon önlemlerine yeterince dikkat etmek gerekir.Ölçüm yöntemi, kullanım koşulları, üretim süreci, maliyet ve diğer faktörlerin sınırlaması nedeniyle, gösterge göstergesinin ultra yüksek ölçüm cihazı, çeşitli mekaniklerin süper yüksek gösterge değeri için yalnızca ±1.3mm'lik izin verilen hata gereksinimini karşılayabilir. Şu anda gösterge göstergeleri..Gösterge göstergesinin düzensiz kullanımı ve çalışması (konumlandırma ve okuma gibi) kullanım sırasında büyük ölçüm hatalarının da nedenidir.
Yeni gösterge göstergesinin ana teknik özellikleri
Dijital ekran göstergesinin doğuşu, yukarıdaki sorunları çözmek için yeni bir yol açtı ve bu, esas olarak aşağıdaki yönlere yansıyor: İlk olarak, seviye ve ultra yüksek ölçüm doğruluğu, ultra yüksek ölçüm gereksinimlerini karşılamak için önemli ölçüde geliştirildi. hız arttırıcı çizgiler;Gösterge ölçümündeki ortam sıcaklığının ek hatasını otomatik olarak ortadan kaldırın ve gösterge ölçümünün doğruluğunu iyileştirin;üçüncü olarak, normal aşınma ve yıpranma altında gösterge probunun donanım değişimini veya bakımını gerçekleştirebilir ve gösterge göstergesinin kullanım verimliliğini ve hizmet ömrünü iyileştirebilir.
dijital gösterge
Tanıtım
Dijital göstergeler, ölçüm sonuçlarını dijital biçimde görüntüleyerek hem görsel hataları hem de satırlar arasındaki tahmini okumaları tamamen ortadan kaldırır.
Sürekli ölçüm yerine manuel ölçüm noktaları seçimi sayesinde, ray parlaması, yağ kirliliği, pas ve düzensiz ray kaynakları gibi dış etkenlerden kaynaklanan ölçüm sonuçlarının güvenilmezliği önlenir.
Bu ürün 600 tip, 900 tip, 1435 tip olarak ayrılmıştır.
sıcaklık aralığı
-30°C ila +60°C.
Kullanımdayken, güç anahtarı düğmesine basmanız yeterlidir, cihaz herhangi bir eğitim gerektirmeden hemen ölçüm sonuçlarını gösterecektir.
Kırmızı ışık yayan dijital tüp ölçüm sonuçlarını görüntüler, okuma uygundur, veriler net ve sezgiseldir
Operatör, cihaz düşük ortam ışığında, gece, acil durumlarda ve tünellerde kullanıldığında özellikle belirgin olan, eğilmeden bir ekran penceresinden tüm ölçüm verilerini net bir şekilde görebilir.
iş verimliliği
Dijital gösterge ölçer, tüm verilerin ölçümünü otomatik olarak tamamlar, derece çarkını ayarlamak için aşağı eğilme ihtiyacını tamamen ortadan kaldırır, seviye balonunun sıfır konumunu hizalar, ultra yüksek ölçeğe bakar ve ardından büyüteçten gelen çizgiyi düzeltir. mekanik gösterge göstergesini kullanırken cam.Gösterge ölçeğine üstten bakmanın sıkıcı işlem prosedürü, operatörün iş yoğunluğunu azaltır, ölçüm süresini kısaltır ve işlem verimliliğini artırır.Düz hat ölçümü verimliliği %40, eğri ölçümü verimliliği %60 ve tünelde eğri ölçümü verimliliği iki katından fazla artırır.
Ulusal standart, cetvelin güçlü bir denetim cihazı olduğunu ve denetim süresinin üç aydır.Bir cetvel için 11 inceleme öğesi vardır.Bu 11 görev arasında en çok zaman alan ve zahmetli iş, esas olarak mekanik markalama mekanizması üzerinde yoğunlaşmaktadır.Standardı aşan prob aşınmasının değiştirilmesi, gösterge ölçeğinin işaretlenmesi, ölçek çarkının işaretlenmesi, büyüteç camının bulanıklaşmasının tedavisi, ölçek çarkının mekanik dönüşünün esnek olmaması dahil olmak üzere onarım ve değiştirme, ve seviye balonunun sıfır konumunun doğruluğunun ayarlanması vb.Bu işler mekanik aşınma ve deformasyondan kaynaklandığından bakım ve doğrulaması oldukça zordur.Dijital gösterge cetveli, mekanik gravür ölçüm mekanizmasını tamamen iptal eder, bu nedenle bakım ve doğrulama işi büyük ölçüde azalır ve 11 doğrulama görevi 7'ye düşürülür. yaklaşık %40 oranında iyileştirilmiştir.zamanlar.
Çünkü dijital ölçü cetveli, mekanik gravür ölçüm mekanizmasını tamamen iptal eder.Bu nedenle, mekanik retikül ölçüm mekanizmasının parçalarının değiştirilmesi maliyeti tamamen ortadan kalkar.

600mm,750mm,762mm,900mm,1000mm,1067mm,1435mm1520mm,1600mm,1676mm dijital palet göstergesinin avantajları



* 1 Büyük OLED ekran: özellikle dışarıda gündüz ve karanlık gece için uygundur
* 2 Hızlı kalibrasyon işlemi: basit ölçüm işlemi
* 3 Büyük kapasiteli pil: uzun bekleme süresi
* 4 Hassas dijital ölçümler: uzun vadeli istikrarı koruyun
* 5 Sıcaklık telafisi: çalışma sıcaklığı -30~+55℃
* 6 Yalıtımlı tasarım
* 7 Anti-elektromanyetik girişim
* 8 Su Geçirmez: yağmurlu günlerde kullanılabilir
* 9 güç tasarrufu işlevi: 15 dakika içinde işlem yapılmaz, sistem otomatik olarak kapanır.
* 10 Bluetooth veri aktarımı ve MessApp yazılımı İşlevi (isteğe bağlı)
* 11Talep Üzerine Özel Tedarik
* 12Otomatik Okuma Fonksiyonu
