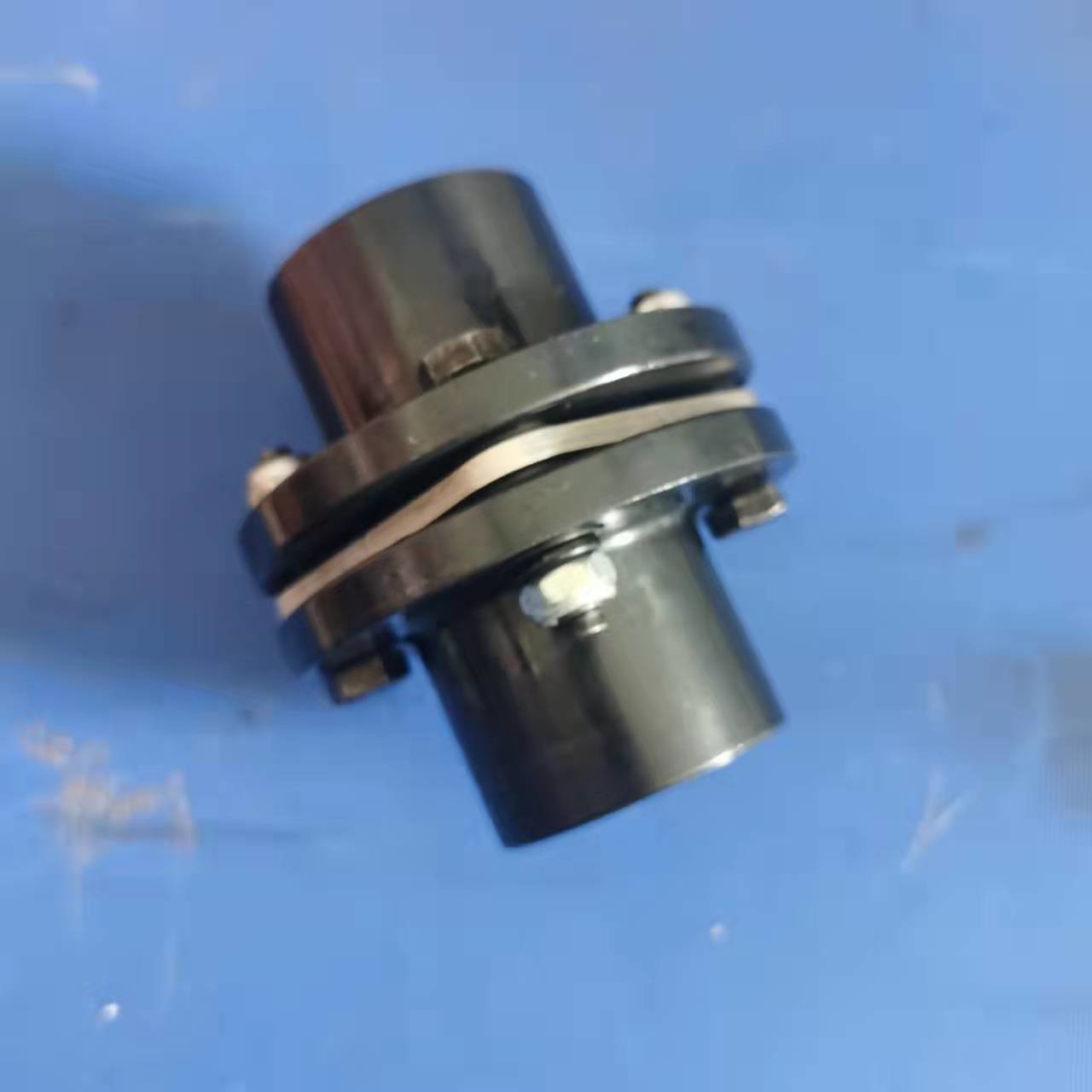

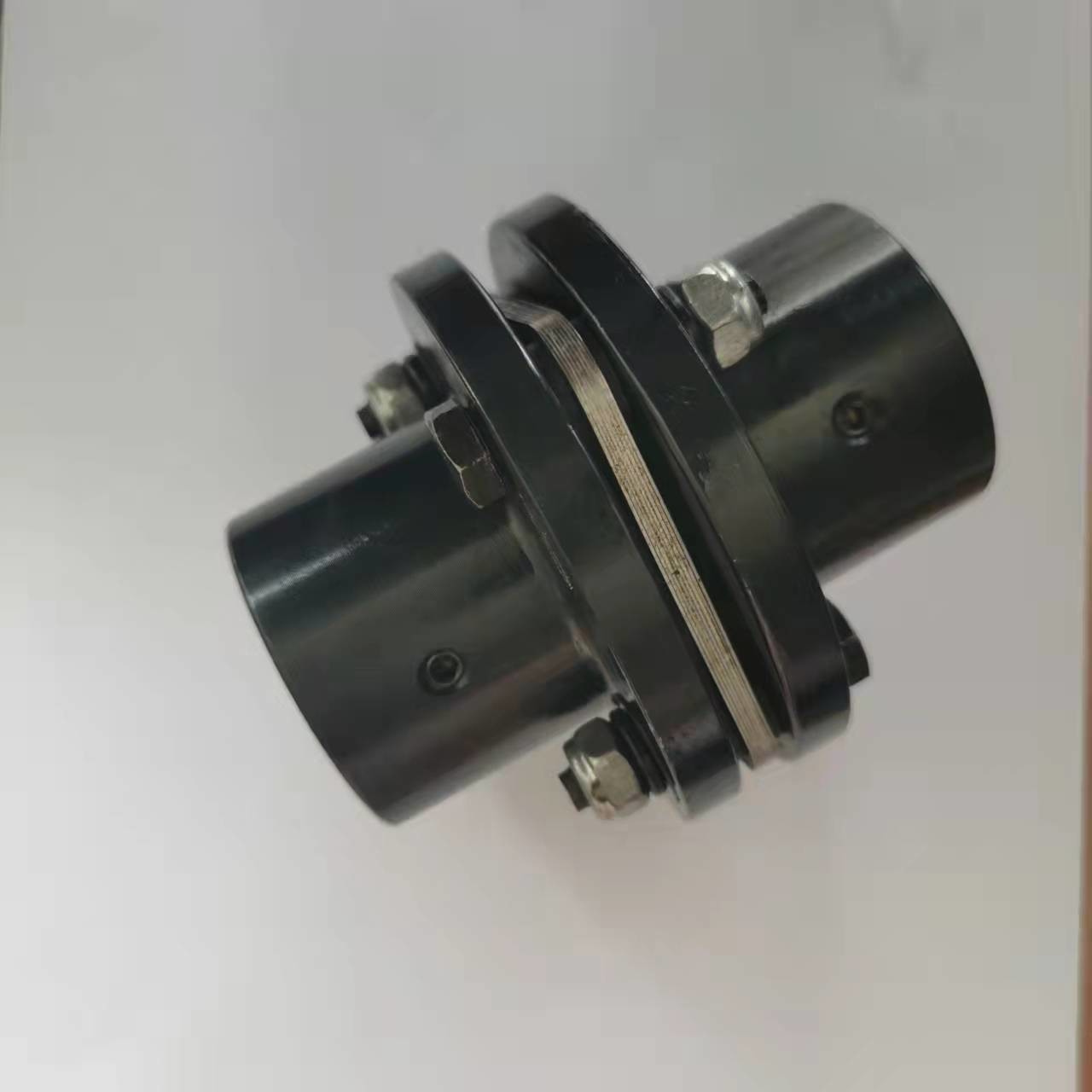

Ara Mil ile Diyafram Lamine Esnek Membran Kaplin

Ara Şaftlı Diyafram Lamine Membran Kaplin (Film Kaplin)Giriş

Kaplin, iki şaftı veya şaftı ve dönen parçaları birbirine bağlayan, hareket ve gücü iletme sürecinde birlikte dönen ve normal şartlar altında ayrılmayan bir cihazı ifade eder.Bazen bağlı parçaların aşırı yüke maruz kalmasını önlemek için bir güvenlik cihazı olarak da kullanılır ve aşırı yük koruması rolü oynar.
Kaplinlere kaplin de denir.Hareket ve torku birlikte döndürmek ve iletmek için tahrik milini ve tahrik edilen mili farklı mekanizmalarda sıkıca bağlamak için kullanılan mekanik bir bileşen.Bazen milleri ve diğer parçaları (dişliler, kasnaklar vb.) bağlamak için de kullanılır.Genellikle, sırasıyla kamalar veya sıkı bağlantı parçaları ile birbirine bağlanan ve iki şaftın uçlarına sabitlenen iki yarıdan oluşur ve daha sonra iki yarı bir şekilde bağlanır.Kaplin ayrıca hatalı üretim ve kurulum, çalışma sırasındaki deformasyon veya termal genleşme, vb. nedeniyle iki şaft arasındaki kaymayı (eksenel kayma, radyal kayma, açısal kayma veya kapsamlı kayma dahil) telafi edebilir;ve şok azaltma ve titreşim emilimi.
Yaygın olarak kullanılan kaplinlerin çoğu standartlaştırılmış veya standardize edilmiştir.Genel olarak, yalnızca kaplin tipinin doğru seçilmesi ve kaplinin tipi ve boyutunun belirlenmesi gerekir.Gerektiğinde yük kapasitesi, hassas zayıf halkaları için kontrol edilebilir ve hesaplanabilir;dönme hızı yüksek olduğunda dış kenarın merkezkaç kuvveti ve elastik elemanın deformasyonu kontrol edilmeli ve balans kontrolü yapılmalıdır.
tür düzenleyici yayın
Kaplinler iki kategoriye ayrılabilir: rijit kaplinler ve esnek kaplinler.
Rijit kaplinler, tamponlama özelliklerine ve iki eksenin sıkı hizalanmasını gerektiren iki eksenin göreli yer değiştirmesini telafi etme yeteneğine sahip değildir., Kolay bakım, iki şaftın yüksek nötrlüğünü, büyük şanzıman torkunu ve geniş uygulamayı sağlayabilir.Yaygın olarak kullanılan flanş kaplinleri, manşon kaplinleri ve ceket kaplinleridir.
Esnek kaplinler, elastik eleman içermeyen esnek kaplinler ve elastik elemanlı esnek kaplinler olarak ikiye ayrılabilir.İlk tip, yalnızca iki eksenin göreli yer değiştirmesini telafi etme yeteneğine sahiptir, ancak titreşimi tamponlayamaz ve azaltamaz.Yaygın olanlar kaygandır.Blok kaplinler, dişli kaplinler, evrensel kaplinler ve zincir kaplinler vb.;ikinci tip, iki eksenin göreceli yer değiştirmesini telafi etme yeteneğine ek olarak, elastik elemanlar içerir, ayrıca tamponlama ve sönümleme işlevlerine de sahiptir.Bununla birlikte, elastik elemanın mukavemetinin sınırlandırılması nedeniyle, iletilen tork genellikle elastik elemansız esnek kuplaj kadar iyi değildir.Ortak elastik kol pimi kaplin, elastik pim kaplin, erik biçimli kaplin, lastik tipi kaplin Kaplinler, serpantin yaylı kaplinler ve kamış kaplinler, vb.
performans gereklilikleri
Farklı çalışma koşullarına göre kaplin aşağıdaki özelliklere sahip olmalıdır:
(1) Taşınabilirlik.Bağlantının hareketliliği, iki dönen bileşenin göreli yer değiştirmesini telafi etme yeteneğini ifade eder.Bağlı komponentler arasındaki imalat ve montaj hataları, çalışma sırasındaki sıcaklık değişimleri, yük altında deformasyon gibi faktörler, taşınabilirlik gerekliliklerini yerine getirir.Hareketli performans, dönen bileşenler arasındaki göreceli yer değiştirme nedeniyle miller, yataklar, kaplinler ve diğer bileşenler arasındaki ek yükleri telafi eder veya hafifletir.
(2) Tamponlama.Sık sık yükün başladığı veya çalışma yükünün değiştiği durumlarda, ana taşıyıcıyı ve iş makinesini hasar görmekten veya hasar görmemekten korumak için kaplinin tamponlama ve titreşim sönümleme için elastik elemanlara sahip olması gerekir.
(3) Yeterli güç ve hizmet ömrü ile güvenli, güvenilir.
(4) Basit yapı, uygun montaj ve sökme ve bakım.

Kaplin Tipi Seçimi Kaplin tipi seçilirken aşağıdaki hususlara dikkat edilmelidir.
① Gerekli şanzıman torkunun boyutu ve doğası, tamponlama ve titreşim azaltma işlevleri için gereksinimler ve rezonansın gerçekleşip gerçekleşmeyeceği.
② Üretim ve montaj hatalarından, şaft yükünden ve termal genleşme deformasyonundan ve bileşenler arasındaki bağıl hareketten kaynaklanan iki şaft ekseninin göreli yer değiştirmesi.
③ İzin verilen boyutlar ve kurulum yöntemleri ve kolay montaj, ayar ve bakım için gerekli çalışma alanı.Büyük kaplinlerde, milin eksenel hareket etmesine gerek kalmaması koşuluyla demonte ve monte edilebilmelidir.
Ayrıca, çalışma ortamı, hizmet ömrü ve yağlama, sızdırmazlık ve ekonomi gibi koşullar da dikkate alınmalı ve ardından uygun bir kaplin tipi seçmek için çeşitli kaplinlerin özelliklerine bakılmalıdır.Radyal olarak serbestçe sökülebilir ara ara parçalı burulmaya karşı rijit JMII tipi kaplin
