1850mm Demiryolu Parça Bağlantı Elemanları Gösterge Çubuğu İzoleli ve Yalıtımsız ODM

1850mm Demiryolu Parça Bağlantı Elemanları Gösterge Çubuğu İzoleli ve Yalıtımsız ODM

İleri teknoloji, güçlü işleme kapasitesi ve mükemmel hizmet ile ürünlerimiz, yurtiçi ve yurtdışı pazarındaki müşterilerimiz tarafından iyi tanınmaktadır.
Ürünlerimiz ağırlıklı olarak demiryolları, madencilik şirketleri, ağır sanayiler, gezer vinç, demiryolu ve tünelcilik endüstrisi, transit yetkilileri ve liman tesisi işletmecileri tarafından kullanılmaktadır.
İhtiyaçlarınızı karşılayacak envantere, kaynaklara ve deneyime sahibiz.Tüm Grubumuzdaki ana ürünler aşağıdaki gibidir

1850mm Demiryolu Parça Bağlantı Elemanları Gösterge Çubuğu İzoleli ve Yalıtımsız ODM

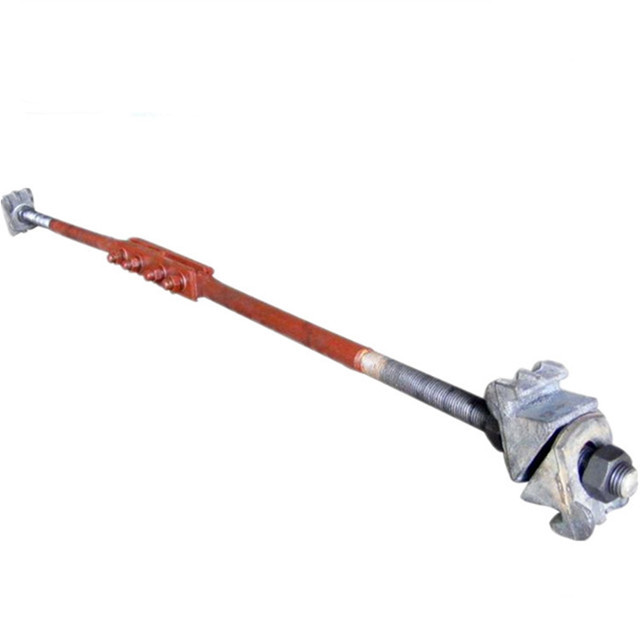

Gösterge bağlantı çubuğu, rayın yanal stabilitesini geliştirmek ve rayın göstergeyi koruma yeteneğini geliştirmek için rayın altındaki iki rayı bir çubukla bağlamaktır.Bazı hatların, mastar çubuklarında yalıtkan parçalarla ayrılmış hat devreleri vardır.
önem
Gösterge rot, demiryolu hattının önemli bir parçasıdır.Gösterge rot kolu ciddi şekilde eksikse, hat göstergesi sapacak ve tren bu bölüme giderken raydan çıkacaktır.
Demiryolu ölçü çubuğu modeli çift ve tek omuz yalıtımlı ve yalıtımsız 1840mm
18×870 ölçü çubuğu
20×870 ölçü çubuğu
22×880 ölçü çubuğu
22×1050 ölçü çubuğu
24×1050 ölçü çubuğu
24×1250 ölçü çubuğu
28×1810 ölçü çubuğu
28×1850 ölçü çubuğu
32×1810 ölçü çubuğu
32×1850 ölçülü rot
36×1850 ölçülü rot
Teknik parametre
Ağırlık: 16kg
Çap: 32mm
uzunluk: 1750mm
Ayarlanabilir parçalar: kafa rayı kartı
Uygulanabilir ray modeli: 38 veya 43
Uyumlu parçalar: 4 ray klipsi, 4 vidalı kapak, 4 yuvarlak yastık, 4 yaylı rondela
Tren küçük bir yarıçap eğrisinde (R=250m) hareket ettiğinde, raylar çeşitli kuvvetlere maruz kalır ve rayların traversler üzerinde hareket etmesini, devrilmesini ve mastar genişlemesini önlemek için bu kuvvetler doğrultusunda bazı elastik destekler güçlendirilmelidir. .vb., bu elastik destekler genellikle mastar çubukları ve ray destekleri kullanır.
teknik durum
Küçük yarıçaplı eğri bölümünde, yolun yanal rijitliğini güçlendirmek için altı teknik güçlendirme bileşeni durumu belirlenir.aşağıdaki gibi tarif edilir
Durum 1: Standart güçlendirme durumu, yani 25 metrelik raylar arasına 18 gauge rot ve 18 çift ray desteği döşenir.
Durum 2: Bir ölçü rot kolu sürekli arızalanıyor, yani 25 metrelik raylar arasına 9 gauge rot ve 18 çift ray desteği döşeniyor.
Durum 3: 2 gauge bağlantı çubuğu sürekli olarak arızalanır, yani 25 metrelik raylar arasına 6 gauge bağlantı çubuğu ve 18 çift ray desteği döşenir.
Durum 4: 3 ölçü direği sürekli arızalanır, yani 25 metrelik raylar arasına 5 ölçü çubuğu ve 18 çift ray desteği döşenir.
Durum 5: Bir çift ray desteği sürekli olarak arızalanıyor, yani 25 metrelik raylar arasına 18 ölçülü bağlantı çubuğu ve 9 çift ray desteği döşeniyor.
Durum 6: Bir çift ray dirseği sürekli arızalanıyor ve bir geyç rot sürekli arızalanıyor, yani 25 metrelik raylar arasına 9 geyç rot ve 9 çift ray direği döşeniyor.
