Ürün ayrıntıları:
|
| Nominal yük kapasitesi: | 2-15ton | Dingil açıklığı: | 1200-7000mm |
|---|---|---|---|
| Tekerlek çapı: | 200-600mm | Tekerlek sayısı (adet): | 4 |
| Yerden yükseklik: | 50-75 | Koşu Hızı (m/dak): | 0-25 |
| Vurgulamak: | 4 Tekerlekli Demiryolu Parça Arabaları,7000mm Demiryolu Parça Arabaları,Elektrikli Düz Araba 15Ton |
||

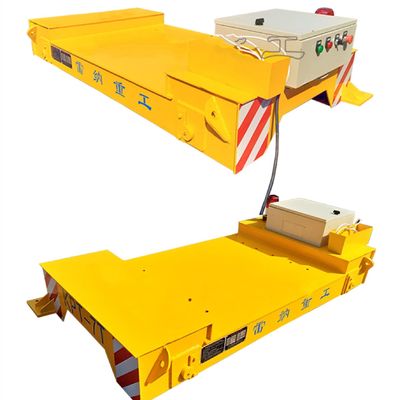

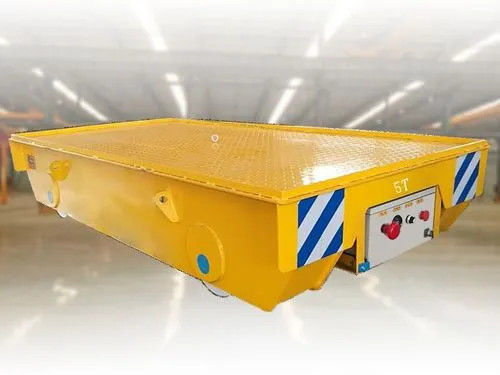

Bu elektrikli düz araba serisi, güçlü taşıma kapasitesi, deformasyon olmaması, kararlı başlangıç, büyük başlangıç torku, redüktör üzerinde küçük etki, düşük voltaj, uzun hizmet ömrü ve güvenli çalışma mesafesi avantajlarına sahip kutu tipi kiriş yapısını benimser.KPX akülü elektrikli düz araba ile karşılaştırıldığında, akü bakımı ve şarj sorununun eksikliklerini ortadan kaldırır, ancak ray döşeme için daha yüksek gereksinimlere sahiptir (ray yalıtılmalıdır).fırsat.Daha uzun mesafeler için, güç sağlamak için birden fazla transformatör gerekir.
KPDS alçak gerilim raylı güç kaynağı serisi elektrikli düz arabanın ürün açıklaması:
KPDS alçak gerilim raylı güç kaynağı serisi elektrikli düz arabalar, raylı kayar temas hatlarıyla çalışır.Toprak düşürücü transformatör, AC 380V güç kaynağını sırasıyla üç raya bağlanan (bir iletken ray ekleyerek) AC 36V üç fazına indirir ve raylar aracılığıyla verilir.Araç elektrik kutusunda, üç fazlı AC 36V, yükseltici transformatör aracılığıyla AC 380V'ye yükseltilir ve ardından AC metalürjik motor, başlatma, durdurma, ileri, geri ve hızı kontrol etmek için AC kontrol sistemi tarafından kontrol edilir. düz arabanın düzenlenmesi.Bu elektrikli düz araba serisi, S-şekilli pistte, kavisli pistte ve yüksek sıcaklık durumlarında kullanılabilir;düz arabanın platformuna hidrolik veya mekanik kaldırma sistemleri ve diğer cihazlar monte edilebilir;otomatik uzaktan kumanda gerçekleştirilebilir.
Bu elektrikli düz araba serisi, güçlü taşıma kapasitesi, deformasyon, esneklik ve güvenli çalışma mesafesi avantajlarına sahip kutu kiriş yapısını benimser.Bununla birlikte, ray döşeme gereksinimleri yüksektir (ray yalıtılmalıdır) ve büyük yük kapasitesi, yüksek kullanım sıklığı ve orta ve uzun mesafeli taşıma gibi durumlar için uygundur.Daha uzun mesafeler için, güç sağlamak için birden fazla transformatör gerekir.
| Alçak gerilim raylı elektrikli düz araba Parça arabası hattı ile güç kaynağı | |||||||||||
| Düz araba modeli | KPDZ-2t | KPDZ-5t | KPDZ-10t | KPDZ-16t | KPDZ-20t | KPDZ-25t | KPDZ-30t | KPDZ-40t | KPDZ-50t | KPDZ-63t | |
| Nominal yük kapasitesi(t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | |
| Masa boyutu (mm) |
uzun (L) | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 |
| genişlik (W) | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2400 | 2400 | 2400 | |
| yüksek (H) | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 750 | |
| dingil mesafesi (mm) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | |
| Rayın iç mesafesi (mm) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | |
| Tekerlek çapı (mm) | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | |
| Tekerlek sayısı (adet) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Yerden yükseklik (mm) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | |
| koşu hızı (m/dak) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | |
| Motor Gücü (Kw) | 1 | 1.2 | 1.6 | 2 | 2.2 | 3 | 3.5 | 4 | 5 | 6.3 | |
| Trafo gücü (KVA) | 3 | 5 | 5 | 6.8 | 6.8 | 6.8 | 10 | 10 | 10 | 20 | |
| Transformatör sayısı (adet) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| koşu uzunluğu (m) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 60 | 50 | 50 | |
| ***büyük tekerlek basıncı(KN) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | |
| referans ağırlığı(t) | 2.8 | 3.6 | 4.2 | 5.5 | 5.9 | 6.5 | 6.8 | 7.6 | 8 | 10.8 | |
| Anız rayı modeli | P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | |
| Açıklama: 1. Yük kapasitesi, tabla ölçüsü, ray iç mesafesi müşteri ihtiyaçlarına göre tasarlanıp üretilebilir;2. Opsiyonel kablosuz uzaktan kumanda cihazı (ithal veya yerli);3. İsteğe bağlı olarak Hareket durdurma ve sınırlama cihazı;4. Opsiyonel ray otomatik kapanma fonksiyonu;5. Opsiyonel DC fırçalı motor, DC fırçasız motor;6. İsteğe bağlı yerli ve ithal elektrikli ev aletleri;7. Opsiyonel direnç yüksek sıcaklık gereksinimleri. |
|||||||||||
| KPDS üç fazlı raylı güç kaynağı serisi raylı düz araba teknik parametre tablosu | ||||||||||||||
| Düz araba modeli | KPDS-2t | KPDS-5t | KPDS-10t | KPDS-16t | KPDS-20t | KPDS-25t | KPDS-30t | KPDS-40t | KPDS-50t | KPDS-63t | KPDS-80t | KPDS-100t | KPDS-150t | |
| Nominal yük kapasitesi(t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
| Masa boyutu (mm) |
uzun (L) | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
| genişlik (w) | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2400 | 2400 | 2400 | 2600 | 2800 | 3000 | |
| yüksek (H) | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 750 | 800 | 850 | 1200 | |
| dingil mesafesi (mm) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
| Rayın iç mesafesi (mm) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
| Tekerlek çapı (mm) | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | Φ600 | Φ600重 | Φ600重 | |
| Tekerlek sayısı (adet) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
| Yerden yükseklik (mm) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
| koşu hızı (m/dak) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 | |
| Motor Gücü (kw) | 0,8 | 1.5 | 1.5 | 2.2 | 2.5 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
| Trafo gücü (KVA) | 3 | 5 | 5 | 6.8 | 6.8 | 6.8 | 10 | 10 | 10 | 20 | 20 | 30 | 30 | |
| Transformatör sayısı (adet) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| koşu uzunluğu (m) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 60 | 50 | 50 | 50 | 50 | 50 | |
| ***büyük tekerlek basıncı(KN) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 | |
| referans ağırlığı(t) | 2.8 | 3.6 | 4.2 | 5.5 | 5.9 | 6.5 | 6.8 | 7.6 | 8 | 10.8 | 12.8 | 14.6 | 26.8 | |
| Önerilen ray modeli | P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | P50 | QU100 | QU100 | |
| Açıklama: 1. Yük kapasitesi, tabla ölçüsü, ray iç mesafesi müşteri ihtiyaçlarına göre tasarlanıp üretilebilir;2. Opsiyonel kablosuz uzaktan kumanda cihazı (ithal veya yerli);3. İnsanlarla karşılaştığınızda isteğe bağlı otomatik durdurma ve sınırlama cihazı;4. .Parçanın otomatik kapanma işlevi seçilebilir;5. İnvertörün kademesiz hız düzenleme fonksiyonu seçilebilir;6. Yerli elektrikli ev aletleri ve ithal elektrikli ev aletleri seçilebilir; | ||||||||||||||
