Ürün ayrıntıları:
|
Standart:: | AiSi, ASTM, bs, DIN, GB, JIS | Cıvata Deliği Çapı:: | 22mm 24mm, müşterinin ihtiyacına göre |
---|---|---|---|
Seviye:: | Q235/55Q/U71Mn/75V/50Mn/45Mn | Uzunluk: | 6-12m |
Ray Göstergesi:: | Normal Gösterge | Şartname:: | 4kg/m, 8kg/m 12kg/m, 15kg/m, 18kg/m, 22kg/m, 24kg/M,38-60 |
Vurgulamak: | P38 Çelik Raylı Ray,P30 Çelik Raylı Ray,45Mn Çelik Vinç Raylı |
tanıtımıVinç Ray P24 P30 P38 P43 Çelik Ray 38kg/m ağır ve hafif ray 45Mn malzeme
Raylar, demiryolu raylarının ana bileşenleridir.İşlevi, vagonların tekerleklerini ilerlemeye yönlendirmek, tekerleklerin büyük basıncını taşımak ve onları traverslere iletmektir.Raylar, tekerlekler için sürekli, pürüzsüz ve en az sürtünmeli yuvarlanma yüzeyi sağlamalıdır.Elektrikli demiryollarında veya otomatik blokaj bölümlerinde raylar, hat devreleri olarak da kullanılabilir.
Vincin araba rayı hareket kirişine sabitlenmeli ve araba rayı ana kirişe sabitlenmelidir.Vinç çalışırken, palet yatay ve dikey olarak hareket edemez ve paletin ayarlanması kolay olmalıdır.
uzunluk
Rayların standart uzunlukları 9, 9,5, 10, 10.5, 11, 11,5, 12, 12,5 m'dir.
Tedarikçi ile alıcı arasında anlaşma sağlandıktan ve sözleşmede belirtildikten sonra, belirli bir oranda 4 m ila 8.9 m uzunluğunda belirsiz uzunluktaki raylar temin edilebilir.Ancak ağırlık hesaplanırken 100 mm yükseltilir.
Ray uzunluğunun izin verilen sapması +50 0 mm'dir.
şekil
Rayın yanal eğriliği metre başına 1,5 mm'den, toplam eğriliği ise 8 mm'den büyük olmayacaktır.
Rayların üst ve alt yönlerdeki toplam eğriliği 6 mm'yi geçmemelidir.
Rayın ucu 0,5 m içinde 1 mm'den fazla bükülmemelidir.
QU120 vinç rayı, doğrultma ekipmanının kapasitesi ile sınırlıdır.Eğrilik derecesi hem arz hem de talep tarafından müzakere edilir.
Rayın burulması, rayın tam uzunluğunun 1/10 000'inden fazla olmayacaktır.
Ray kesitinin ve dikey eksenin asimetrisi: rayın alt kısmı 2 mm'den büyük olmamalı ve rayın başı 0,6 mm'den büyük olmamalıdır.
Rayın alt kısmı girintili olmamalıdır.Ray tabanının merkezi, iki taraftan 0,5 mm'den fazla çıkıntı yapmamalıdır.
ağırlık
Raylar teorik ağırlıklarına göre teslim edilir.
imalat
Raylar, açık ocak eritme işleminden elde edilen öldürülmüş çelikten yapılmıştır.
Rayda beyaz noktalar oluşturmayan bir üretim süreci kullanılmalıdır.
Mekanik özellikler
Rayın çekme mukavemeti 90 kg/mm'den az değildir.
Yüzey kalitesi
Ray yüzeyinde çatlak, kıvrım, iz, kabarcık ve kalıntı olmayacaktır.Ray boyutunun izin verilen negatif sapma değerinden daha büyük olmayan derinliğe sahip girintilere, çukurlara ve çiziklere ve derinliği 1 mm'den büyük olmayan ince çizgilere izin verilir.
Rayın uç yüzeyinde artık çatlaklar, delaminasyonlar ve büzülme delikleri olmayacaktır.
Rayın uç yüzü düz kesilmeli ve uç yüzün eğriliği hiçbir yönde 5 mm'yi geçmemelidir.Uzunluğu 4 mm'den az olmayan çapaklar temizlenmelidir.
Rayın yüzey kusurlarının bir hava küreği ile uzunlamasına temizlenmesine izin verilir ve temizleme derinliği (bir tarafta hesaplanır) boyutun izin verilen negatif sapmasından daha büyük olmamalıdır.
Ray yüzeyi kusurlarının kaynakla onarılmasına veya doldurulmasına izin verilmez.
hafif raylı
Tip | Kafa Genişliği (mm) | Yükseklik (mm) | Alt genişlik | Web Kalınlığı (mm) | Teori Ağırlık(kg/m) | Seviye | Uzunluk |
8kg | 25 | 65 | 54 | 7 | 8.42 | Q235B | 6 milyon |
12kg | 38.1 | 69.85 | 69.85 | 7.54 | 12.2 | Q235B/55Q | 6 milyon |
15kg | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | Q235B/55Q | 8 milyon |
18kg | 40 | 90 | 80 | 10 | 18.6 | Q235B/55Q | 8-9M |
22kg | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | Q235B/55Q | 7-8-10M |
24kg | 51 | 107 | 92 | 10.9 | 24.46 | Q235B/55Q | 8-10 milyon |
30kg | 60.33 | 107,95 | 107,95 | 12.3 | 30.1 | Q235B/55Q | 10 milyon |
Ağır Raylı
Kafa Genişliği (mm) | Yükseklik (mm) | Alt genişlik | Web Kalınlığı (mm) | Teori Ağırlık(kg/m) | Seviye | Uzunluk | |
P38 | 68 | 134 | 114 | 13 | 38.73 | 45MN/71MN | |
P43 | 70 | 140 | 114 | 14.5 | 44.653 | 45MN/71MN | 12,5 milyon |
P50 | 70 | 152 | 132 | 15.5 | 51.51 | 45MN/71MN | 12,5 milyon |
P60 | 73 | 176 | 150 | 16.5 | 60.64 | U71MN | 25 milyon |
Vinç Ray
Kafa Genişliği (mm) | Yükseklik (mm) | Alt genişlik | Web Kalınlığı (mm) | Teori Ağırlık(kg/m) | Seviye | Uzunluk | |
QU70 | 70 | 120 | 120 | 28 | 52.8 | U71MN | 12 milyon |
QU80 | 80 | 130 | 130 | 32 | 63.69 | U71MN | 12 milyon |
QU100 | 100 | 150 | 150 | 38 | 88.96 | U71MN | 12 milyon |
QU120 | 120 | 170 | 170 | 44 | 118.1 | U71MN | 12 milyon |
Vinç Rayının kimyasal ve özelliği P24 P30 P38 P43 Çelik Ray 38kg/m ağır ve hafif ray 45Mn malzeme

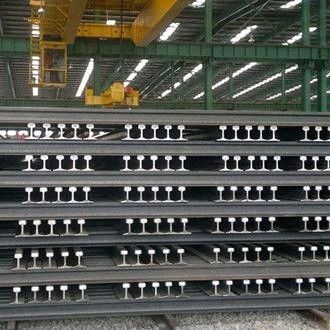

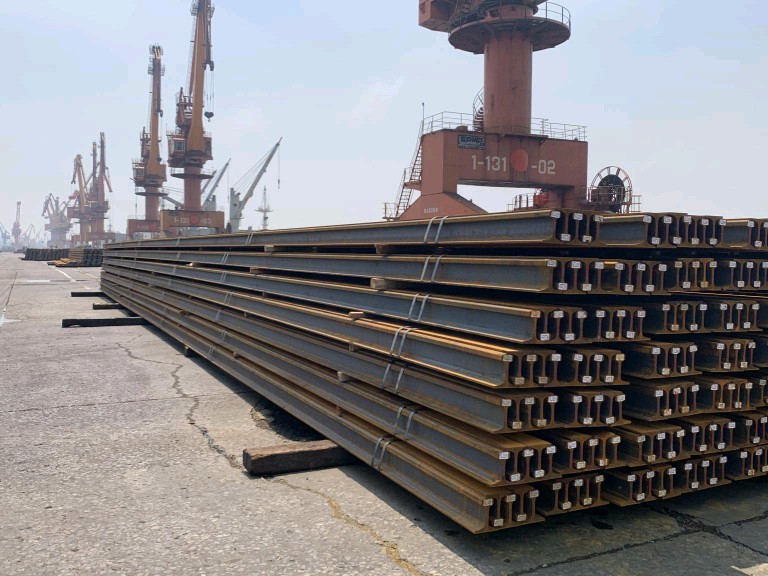

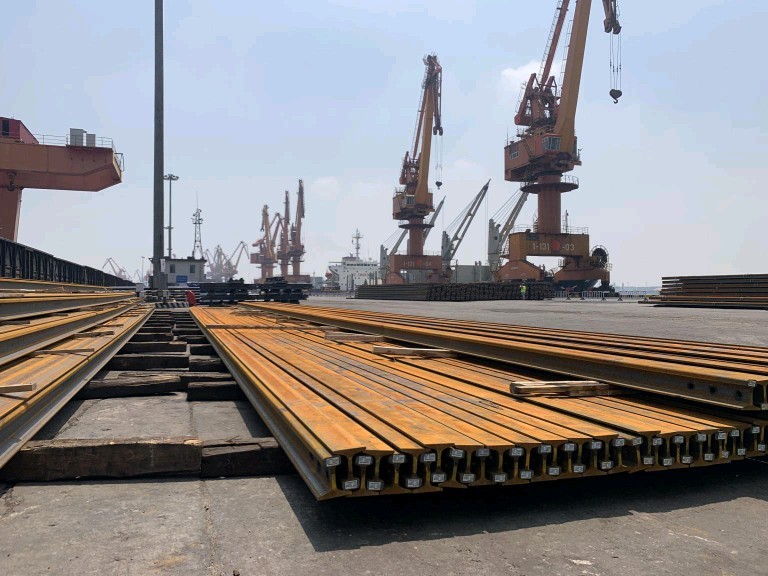

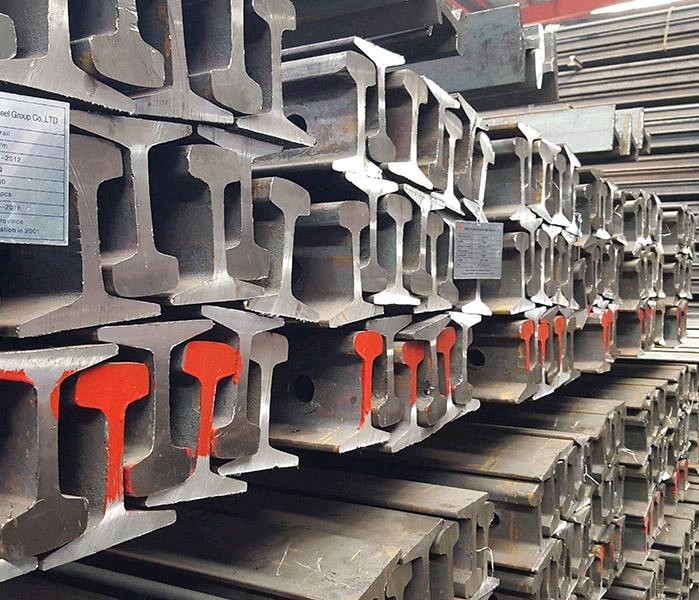

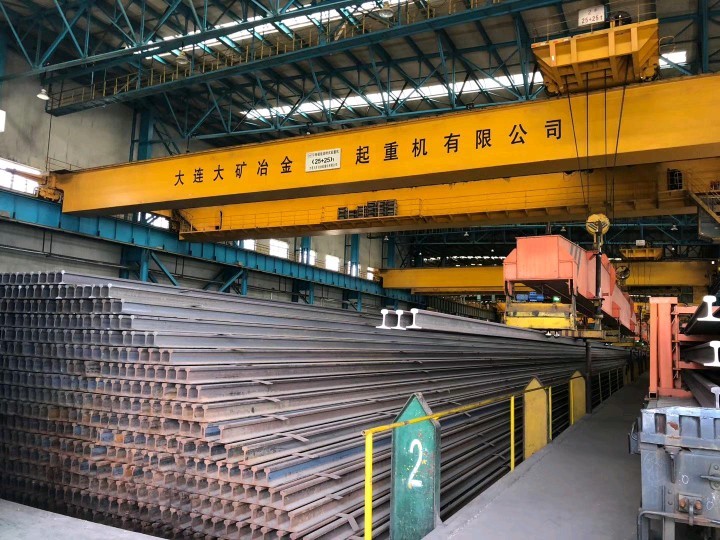

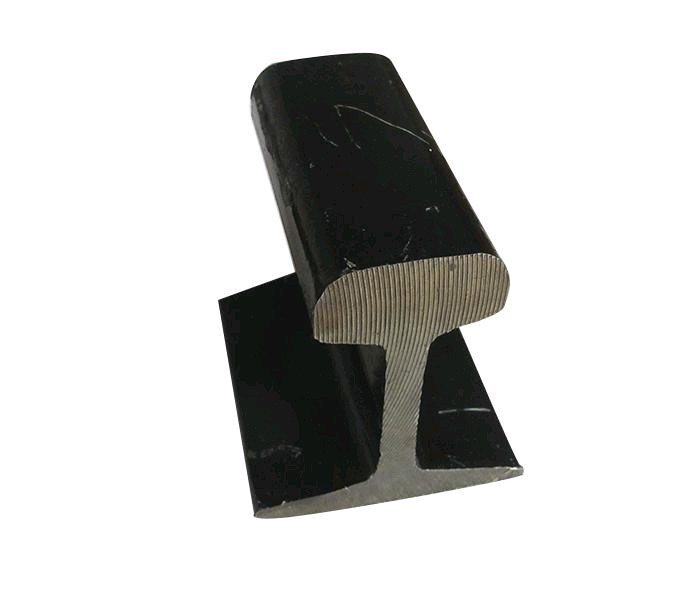

38 kg rayın kesit boyutu: ray yüksekliği: 134 mm, alt genişlik: 114 mm, kafa genişliği: 68 mm, kalınlık: 13 mm, ağırlık: 38.733 kg
38kg ray malzemesi: U71Mn malzeme, 45Mn malzeme, 50Mn malzeme rayı
38kg ray standardı: GB2585-2007
38kg ray uzunluğu: 12 metre/adet, 12,5 metre/adet
U71Mn ray, karbon çeliğinin kimyasal bileşimine dayalı olarak artan mangan içeriğine sahip orta manganlı düşük alaşımlı bir raydır.;Ağır raylar genellikle 50Mn, U71Mn;ağır raylar ve kaldırma rayları U71Mn'den yapılmıştır;GB2585-2007 Demiryolları için sıcak haddelenmiş raylar
1. Kimyasal bileşim: derece C Si Mn SPV Nb U71Mn 0.65-0.76 0.15-0.35 1.10-1.40 ≤0.030 ≤0.030 ≤0.030 ≤0.010
2. Mekanik özellikler: kalite Çekme mukavemeti (N/mm^2) Kopmadan sonra uzama A/%'den az olmayan U71Mn 880
