Dövme Paslanmaz Çelik Levha Flanş EN1092 DN150 PN16 ANSI Standardı

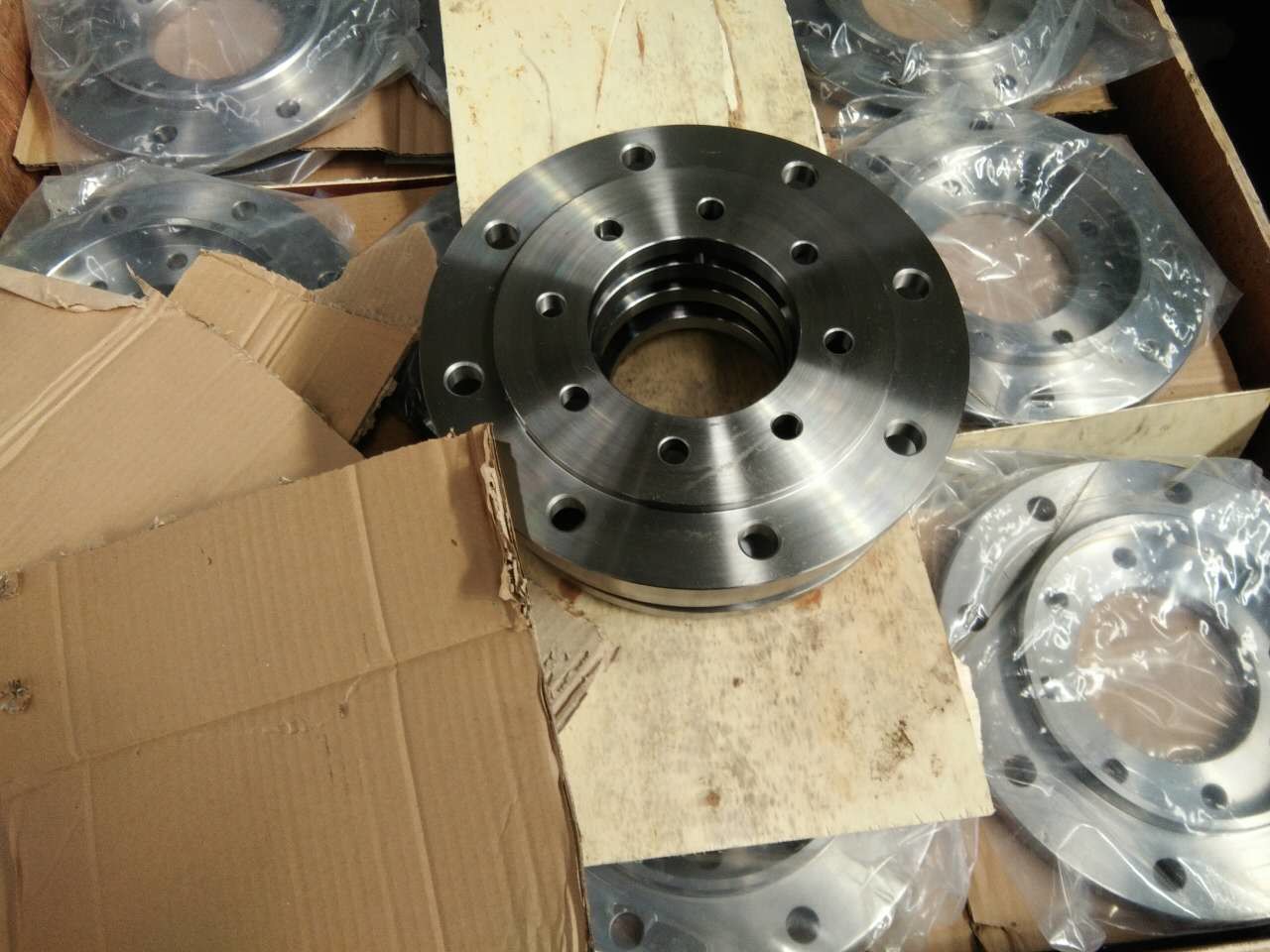

Dövme Paslanmaz Çelik Levha Flanşının Tanıtımı EN1092 DN150 PN16 ANSI Standardı

Flanş, flanş flanşı veya flanş olarak da bilinir.Flanşlar, miller arasındaki birbirine bağlı parçalardır ve boru uçları arasındaki bağlantı için kullanılır;redüktör flanşları gibi iki ekipman arasındaki bağlantı için ekipmanın giriş ve çıkışında flanş olarak da kullanılırlar.Flanş bağlantısı veya flanş bağlantısı, flanşların, contaların ve cıvataların bir dizi kombine sızdırmazlık yapısı olarak birbirine bağlandığı sökülebilir bir bağlantı anlamına gelir.Boru flanşı, boru hattı kurulumunda boru tesisatı için kullanılan flanşı ifade eder ve ekipman üzerinde kullanılan, ekipmanın giriş ve çıkış flanşlarını ifade eder.Flanşlarda delikler vardır ve cıvatalar iki flanşı sıkıca birbirine bağlar.Flanşlar contalarla kapatılmıştır.Flanş dişli bağlantı (dişli bağlantı) flanşı, kaynak flanşı ve klipsli flanşa ayrılmıştır.Flanşlar çiftler halinde kullanılır, düşük basınçlı boru hatları için tel flanşlar kullanılabilir ve dört kilogramın üzerindeki basınçlar için kaynaklı flanşlar kullanılabilir.İki flanş arasına bir conta ekleyin ve cıvatalarla sabitleyin.Farklı basınç flanşlarının farklı kalınlıkları vardır ve farklı cıvatalar kullanırlar.Pompalar ve vanalar boru hatlarına bağlandığında, bu ekipmanın parçaları aynı zamanda flanş bağlantıları olarak da bilinen ilgili flanş şekillerine dönüştürülür.İki düzlemin çevresine cıvatalı ve aynı anda kapatılan bağlantı parçalarına genellikle "flanş", örneğin havalandırma kanallarının bağlantısı gibi parçalara "flanş parçaları" denilebilir.Ancak bu bağlantı, flanş ve su pompası arasındaki bağlantı gibi ekipmanın sadece bir parçasıdır, su pompasına "flanş parçaları" demek kolay değildir.Vanalar gibi daha küçük olanlar "flanş parçaları" olarak adlandırılabilir.

sınıflandırma
1. Kimya endüstrisi (HG) endüstri standardına göre: entegre flanş (IF), dişli flanş (Th), plaka düz kaynak flanşı (PL), boyun alın kaynak flanşı (WN), boyun düz kaynak flanşı (SO), soket kaynak flanşı (SW), alın kaynak halkası gevşek flanş (PJ/SE), düz kaynak halkası gevşek flanş (PJ/RJ), astar flanşı kapağı (BL(S)), Flanş kapağı (BL) [2] .
2. Petrokimya (SH) endüstri standardına göre: dişli flanş (PT), alın kaynak flanşı (WN), düz kaynak flanşı (SO), soket kaynak flanşı (SW), gevşek flanş (LJ), Flanş kapağı (gösterilmemiştir) ).
3. Mekanik (JB) endüstri standardına göre: entegre flanş, alın kaynak flanşı, plaka düz kaynak flanşı, alın kaynak halkası plakası gevşek flanş, düz kaynak halkası plakası gevşek flanş, flanş halkası plakası gevşek flanş Flanş, flanş kapağı.
4. Ulusal (GB) standardına göre: entegre flanş, dişli flanş, alın kaynak flanşı, boyunlu düz kaynak flanşı, boyunlu soket kaynak flanşı, boyun gevşek flanşlı alın kaynak halkası, plaka düz flanş Kaynak flanşı, alın kaynak halkası plaka gevşek flanş, düz kaynak halkası plaka gevşek flanş, flanş halkası plaka gevşek flanş, flanş kapağı.
Malzeme
WCB (karbon çeliği), LCB (düşük sıcaklık karbon çeliği), LC3 (%3,5 nikel çeliği), WC5 (%1,25 krom %0,5 molibden çeliği), WC9 (%2,25 krom), C5 (%5 krom %0,5 molibden), C12 (%9 krom %1 molibden), CA6NM (4 (%12 krom çelik), CA15 (4) (%12 krom), CF8M (316 paslanmaz çelik), CF8C (347 paslanmaz çelik), CF8 (304 paslanmaz çelik) , CF3 (304L) Paslanmaz Çelik), CF3M (316L Paslanmaz Çelik), CN7M (Alaşımlı Çelik), M35-1 (Monel), N7M (Hastel Alaşımlı B), CW6M (Hasta Nikel Alaşımlı C), CY40 (Inconel) Bekleyin.

Bağlantı yöntemi

Flanş bağlantısı, önce iki boruyu, boru bağlantı parçalarını veya ekipmanı bir flanş plakasına sabitlemek, iki flanş plakası arasına flanş pedleri eklemek ve bağlantıyı tamamlamak için bunları cıvatalarla sabitlemektir.Bazı boru bağlantı parçaları ve ekipmanlarının halihazırda kendi flanşları vardır ve bunlar aynı zamanda flanşlı bağlantılardır.Flanş bağlantısı, boru hattı yapımında önemli bir bağlantı yöntemidir.Flanş bağlantısının kullanımı kolaydır ve daha fazla basınca dayanabilir.Endüstriyel borularda, ev içinde, boru çapı küçüktür ve düşük basınçlıdır ve flanş bağlantıları görünmez.Bir kazan dairesinde veya üretim sahasındaysanız her yerde flanşlı borular ve ekipmanlar bulunur.[1]
Bağlantı yöntemine göre, flanş bağlantı tipi ayrılabilir: düz kaynak flanşı, boyunlu düz kaynak flanşı, boyunlu alın kaynak flanşı, soket kaynak flanşı, dişli flanş, flanş kapağı, boyunlu alın kaynak halkası Gevşek flanş, düz kaynak halkası gevşek flanş, halka oluk yüz flanşı ve flanş kapağı, büyük çaplı düz flanş, büyük çaplı yüksek boyunlu flanş, sekiz karakterli kör plaka, alın kaynak halkası gevşek flanş, vb.

kullanmak
Flanş iyi bir kapsamlı performansa sahip olduğundan, kimya, inşaat, su temini, drenaj, petrol, hafif ve ağır sanayi, soğutma, sanitasyon, sıhhi tesisat, yangından korunma, elektrik, havacılık, gemi yapımı ve diğer temel projelerde yaygın olarak kullanılmaktadır.
İlgili kategoriler
(1) Redüksiyon flanşı
Ürün Adı: Redüktör Flanşı
Teknik parametreler: ulusal standartlara göre
Kalite Standardı: Devlet tarafından formüle edilen ilgili standartlara sıkı sıkıya bağlı olarak üretilmiştir.
Ürün Özellikleri: DN15-DN2000

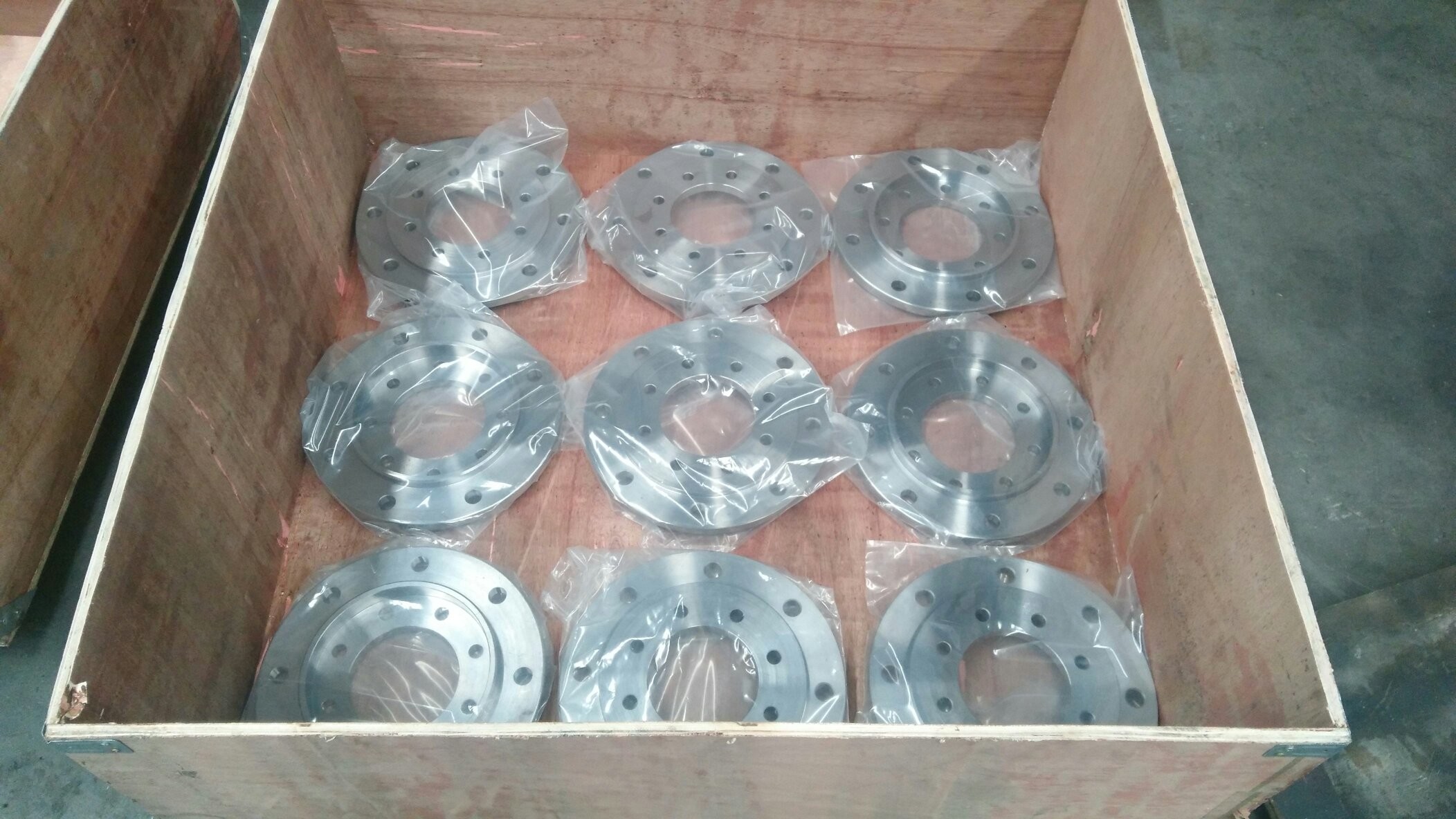

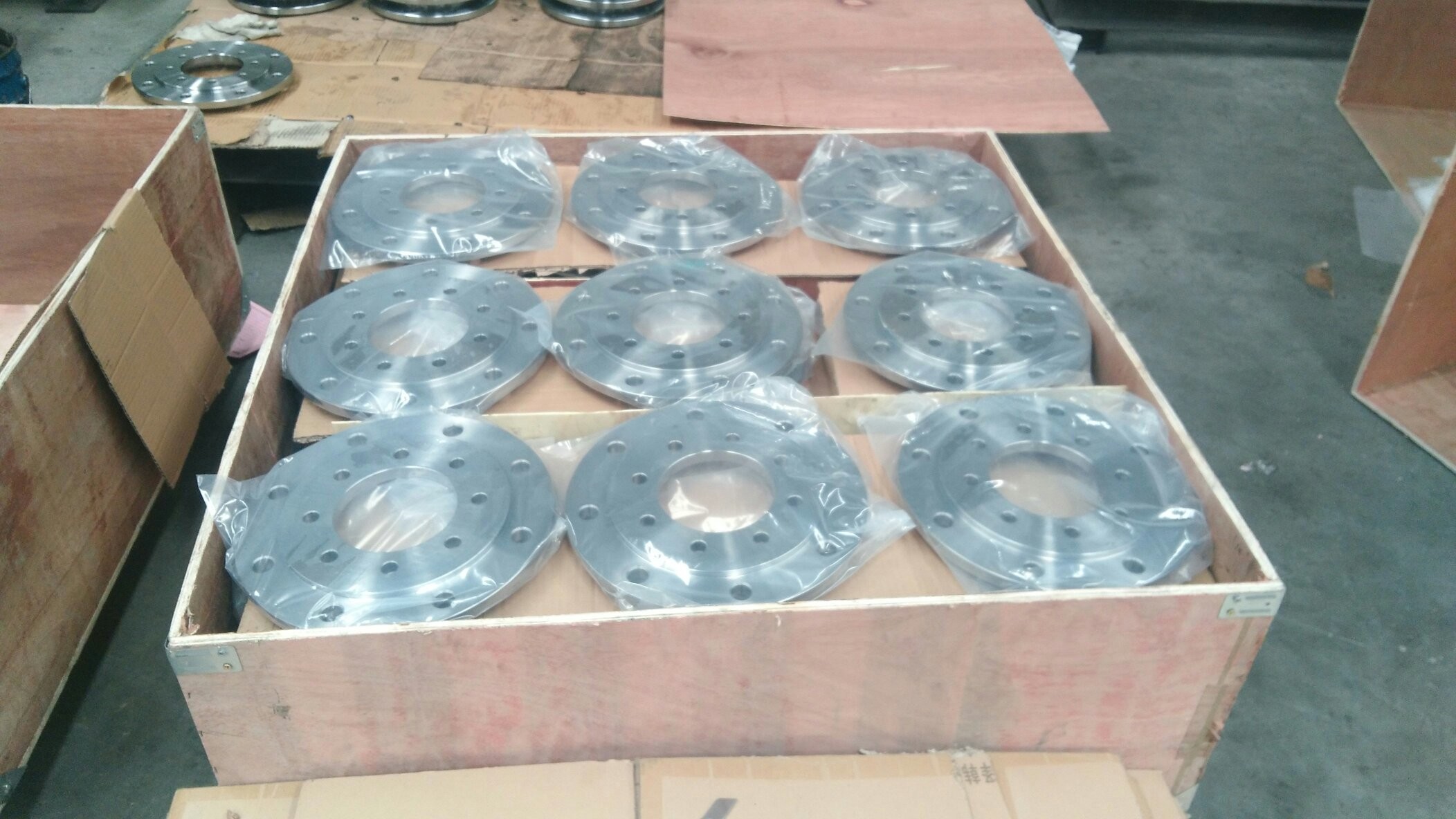

Ürün ambalajı: ahşap kutu veya diğer
Ürün rengi: metalik renk
Ürün özellikleri: korozyon önleyici, asit ve alkali direnci, uzun hizmet ömrü vb., uygun fiyat hesaplaması, pürüzsüz yüzey, asit ve alkali direnci, yüksek sıcaklık direnci, güzel görünüm, güçlü doku performansı.
Üretim süreci: profesyonel genel dövme, dövme üretimi, orta levha kesme, orta levha haddeleme vb.
İşleme yöntemi: yüksek hassasiyetli CNC torna tezgahı tornalama, sıradan torna tezgahı bitirme, argon ark kaynağı vb.
Nominal basınç sch5s, sch10s, sch20s, sch30s, sch40s, vb.
Üretim standardı: ulusal standart, Amerikan standardı, Rus standardı, Japon standardı vb.
Malzeme: 201, 304.316.316L.0Cr18Ni9.321.202, vb.
Uygulama: Su koruma, elektrik enerjisi, elektrik santrali, boru bağlantı parçaları, endüstri, basınçlı kap vb.
Bağlantı yöntemi: flanş somunu, cıvata bağlantısı.
(2) Paslanmaz çelik flanş
Ürün adı: Paslanmaz çelik flanş
Özellikler: 1/2″～240″(10-6000)
Basınç sınıfı: 0.6MPa ~ 32MPa, 150Lb ~ 2500Lb, PN0.25-PN42.0
Malzeme: 304, 304L, 321, 316, 316L, 310S ve diğer malzemeler
Kimya Sanayi Bakanlığı standardı: HG5010-52～HG5028-58, HGJ44-91～HGJ65-91, HG20592-2009 (PN serisi), HG20615-2009 (Calss serisi)
Uygulamalar: kazanlar ve basınçlı kaplar, petrol, kimya, gemi yapımı, ilaç, metalurji, makine, gıda ve diğer endüstriler.
(3) Basınçlı kap flanşı
Ürün Adı: Basınçlı Kap Flanşı
Özellikler: DN300~3000
Ürün Notları: Basınçlı kap flanş uygulama endüstrisi: HVAC, güç, bina suyu temini, basınçlı kap bağlantı parçaları, basınçlı boru bağlantı parçaları.
Ürün Kategorisi: Flanş Serisi
Uygulama endüstrisi: HVAC, güç, bina suyu temini, basınçlı kap aksesuarları, basınçlı boru aksesuarları.
Uygulama teknik parametreleri
Conta Nominal basınç PN, MPa (bar) 0,6 1,0 1,6 2,5 4,0 6,4
İçbükey ve dışbükey yüzey (MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
Dil ve oluk yüzeyi (TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
Tam düzlem (FF) DN300~3000 DN300~3000 DN300~3000 DN300~800
(4) Düz kaynak flanşı
Düz kaynak flanşları, plaka düz kaynak flanşlarını ve boyunlu düz kaynak flanşlarını içerir.
Plaka Düz Kaynak Flanşı (PL)

Düz kaynak flanşları, nominal basıncı 2,5 MPa'yı aşmayan çelik boru bağlantıları için uygundur.Düz kaynak flanşının sızdırmazlık yüzeyi üç tipte yapılabilir: düz, içbükey dışbükey ve dil ve oluk.Pürüzsüz düz kaynak flanşının uygulaması en büyüğüdür.Çoğunlukla, düşük basınçlı saflaştırılmamış basınçlı hava ve düşük basınçlı sirkülasyon suyu gibi orta koşulların nispeten yumuşak olduğu durumlarda kullanılır.

Düz Kaynak Boyunlu Flanş (SO)
Boyunlu düz kaynak flanşının boyun yüksekliği daha düşüktür, bu da flanşın sertliğini ve taşıma kapasitesini artırır.Alın kaynak flanşları ile karşılaştırıldığında, kaynak iş yükü büyüktür, kaynak çubuklarının tüketimi yüksektir ve yüksek sıcaklık ve yüksek basınca, tekrarlanan bükülme ve sıcaklık dalgalanmalarına dayanamaz, ancak yerinde kurulum ve süreç daha uygundur. Daha popüler olan kaynak dikişini tokatlamak ve ovalamak ihmal edilebilir.
(5) Boyunlu alın kaynağı (WN)
Alın Kaynaklı Flanşlar: Boyunlu flanş kaynaklarına genellikle "yüksek eksenli" flanşlar denir.Amacı, basıncı borulara aktarmak ve böylece flanş tabanındaki yüksek stres konsantrasyonlarını azaltmaktır.Boyun flanş kaynakları, yapısal değerleri nedeniyle flanş sağlayan en iyi tasarım alın kaynaklarıdır.Ancak, ürünün üretim süreci karmaşık olduğu için fiyat nispeten yüksektir.
Dişli (Dişli) Flanş: Dişli flanş bir diş ile bağlanır.Ancak ürünün merkezi, boruya karşılık gelen diş boyutuna sahiptir.Ana avantajı, lehimlemeden monte edilebilmesidir.
Kayar Flanşlar: Kayar flanşlar, kaynaktan önce boru tek flanşa girdiği için daha düşük bir pivota sahiptir.Sızıntıyı önlemek için yeterli mukavemeti sağlamak için içten ve dıştan kaynak yapılır.
Tur Flanşı: Lap Flanş, delik ve flanş yuvası arasında bir yarıçap olması dışında, aslında tam olarak aynı kayar flanştır.Yarıçapın, bindirme saplama uçlarını barındırmak için flanşlara sahip olması gereklidir.Tipik olarak, bindirme flanşları ve bindirme saplamaları, montaj sisteminin sonunda birlikte montaj ilişkisi kurar.
Soket kaynak flanşı, bir delik ve karşı delik boyutuna sahip olması dışında benzer bir kayma flanşıdır.Karşı deliğin boru ile eşleşmesi, borunun kayar flanşa benzer şekilde flanşa takılmasını sağlar.Daha küçük deliğin çapı, aynı boruya uyması için ID ile aynıdır.Sınırlama, boruların altta kalması için tasarlanmış bir omuz manşonu görevi gören yerleşik bir deliktir.Bu, soket kaynaklı flanşları kullanırken herhangi bir akış kısıtlamasını ortadan kaldırır.
(6) Soket kaynak flanşı (SW)
Soket Kaynak Flanşı

Sızdırmazlık yüzeyi formu: yükseltilmiş yüzey (RF), içbükey-dışbükey yüzey (MFM), dil ve oluk yüzeyi (TG), halka bağlantı yüzeyi (RJ)
Malzeme: Karbon Çelik: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65 ,F70;
Alaşımlı Çelik: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ, 35CrMoV, 45CrMo, vb.
Üretim standardı: ANSI B16.5, GB/T9117.1-2000—GB/T9117,4-200, vb.
(7) Dişli flanş (TH)
Dişli flanş nominal çapı: DN8 ~ DN100 Çalışma basıncı: 1.0 ~ 2.5 (MPa) Plaka dişli flanş malzemesi: paslanmaz çelik, karbon çeliği, alaşımlı çelik.
Dişli flanş uygulaması: yangından korunma, gaz, sıcak ve soğuk su, klima, hava basınçlı borular, petrol boruları, aletler, hidrolik borular vb. gibi endüstriyel ve sivil boruların dişli kilitleme ve sızdırmazlığı için uygundur.
Flanş kapağı (BL)
Kör flanş olarak da bilinen flanş kapağı, boru tapasını kapatmak için kullanılan, ortasında delik olmayan bir flanştır.Düz yüzey, dışbükey yüzey, içbükey-dışbükey yüzey, dil ve oluk yüzeyi ve halka bağlantı yüzeyi dahil olmak üzere birçok sızdırmazlık yüzeyi türü vardır.
Sızdırmazlık yüzeyi: düz yüzey (FF), yükseltilmiş yüzey (RF), içbükey ve dışbükey yüzey (MFM), dil ve oluk yüzeyi (TG), halka bağlantı yüzeyi (RJ)
Üretim malzemeleri:
Karbon Çeliği: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Paslanmaz Çelik: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
Alaşımlı Çelik: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ.
(8) Gevşek flanş
Boyun alın kaynak halkası gevşek flanş
Gevşek kol flanşı alın kaynak halkası gevşek kol boyun flanşı, alın kaynak halkası gevşek kol plaka flanşı, düz kaynak halkası gevşek kol plaka flanşı, plakayı deviren gevşek kol flanşı, montajdan sonra kilitleme ihtiyaçlarını karşılamanın yanı sıra, Çubukta delikler var , bu delikler cıvataların titreşime maruz kaldığında gevşemesini önleyebilir.Dişsiz cilalı çubuklara sahip bazı flanş cıvataları, ince çubuk flanş cıvataları olarak adlandırılan ince olmalıdır.Bu tür flanş cıvatası, değişken kuvvetlerin bağlantısına elverişlidir.Çelik yapı üzerinde özel yüksek mukavemetli cıvatalar var, kafa daha büyük olacak ve boyut da değişecek.
Düz Kaynak Halkası Gevşek Flanş (PJ/SE)
Düz kaynak halkası gevşek manşon flanşı, genellikle su temini ve drenaj aksesuarlarıyla (en yaygın olarak genleşme derzlerinde) eşleşen hareketli bir flanştır.Borular ve ekipman cıvatalarla bağlanır.Düz kaynak halkası gevşek manşon flanşı kullanmanın amacı genellikle malzemeden tasarruf etmektir.Yapısı iki bölüme ayrılmıştır.Boru parçasının bir ucu boruya bağlanır, diğer ucu flanş haline getirilir ve flanş kısmı flanş üzerine manşonlanır.Flanş plakası düşük kaliteli malzemeden yapılmıştır ve boru parçası, malzemeden tasarruf etmek için boru ile aynı malzemeden yapılmıştır.
Düz kaynak halkası gevşek flanş:
1. Maliyet tasarrufu.Boru malzemesi özel ve pahalı olduğunda, aynı malzemeden yapılmış flanşların kaynak maliyeti yüksektir.
2. Kaynak veya işleme için elverişsizdir veya yüksek mukavemet gerektirir.Plastik borular, cam çelik borular ve benzerleri gibi.
3. Yapımı kolaydır.Örneğin, bağlantı sırasında flanş cıvata deliklerinin hizalanması veya ekipmanın flanş cıvata deliklerinin ileride değişmesini önlemek kolay değildir.
Düz kaynak halkası gevşek flanşın dezavantajları:
1. Düşük basınç.
2. Kaynak halkasının gücü düşüktür (özellikle kalınlık 3 mm'nin altında olduğunda)
Düz kaynak halkası gevşek flanş üretim standardı:
Ulusal standart: GB/T9112-2000 (GB9113·1-2000～GB9123?4-2000)
Amerikan Standardı: ANSI B16.5 Class150, 300, 600, 900, 1500 (WN, SO, BL, TH, LJ, SW)
Japon standardı: JIS 5K, 10K, 16K, 20K (PL, SO, BL, WN, TH, SW)
Alman standardı: DIN2573, 2572, 2631, 2576, 2632, 2633, 2543, 2634, 2545 (PL, SO, WN, BL, TH)
Kimya Sanayi Bakanlığı Standardı: HG5010-52～HG5028-58, HGJ44-91～HGJ65-91
Flanş standardı: HG20592-2009 (PN serisi) HG20615-2009 (Calss serisi)
Mekanik Bölüm Standardı: JB81-59～JB86-59, JB/T74-1994, JB/T79-94～JB/T86-94
Basınçlı kap standardı: NB/T47020-2012～NB/T47027-2012, JB1157-82～JB1160-82 B16.47A/B B16.39 B16.48
Halka oluk yüz flanşı ve flanş kapağı

kör tahta
Alın kaynak halkası gevşek flanş 6
Döner flanş
Ankraj flanşı
Kaynak / Kaplama Flanşı
Deniz bindirmeli kaynak çelik flanş standart numarası: Bu standart, deniz ürünleri ve deniz mühendisliği ürünleri için geçerlidir.Ana malzemeler şunlardır: karbon çeliği, alaşımlı çelik, düşük sıcaklık çeliği, paslanmaz çelik.
