Ürün ayrıntıları:
|
| Standart:: | AiSi, ASTM, bs, DIN, GB, JIS | Cıvata Deliği Çapı:: | 22mm 24mm, müşterinin ihtiyacına göre |
|---|---|---|---|
| Seviye:: | Q235/55Q/U71Mn/75V/50Mn/45Mn | Uzunluk: | 6-12m |
| Ray Göstergesi:: | Normal Gösterge | Şartname:: | 4kg/m, 8kg/m 12kg/m, 15kg/m, 18kg/m, 22kg/m, 24kg/M,38-60 |
| Vurgulamak: | 12m Çelik Raylı Ray,136lb Çelik Raylı Ray |
||

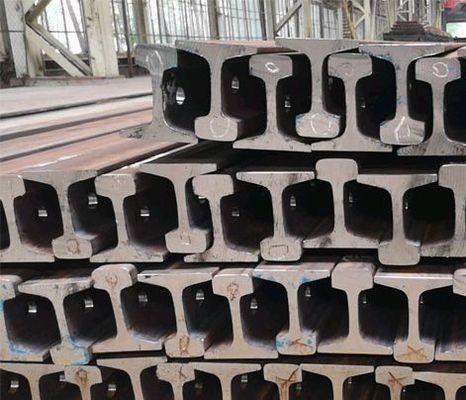

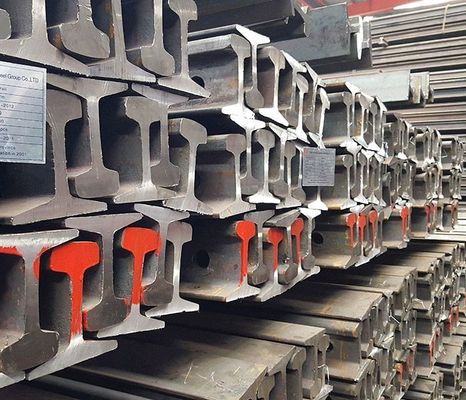

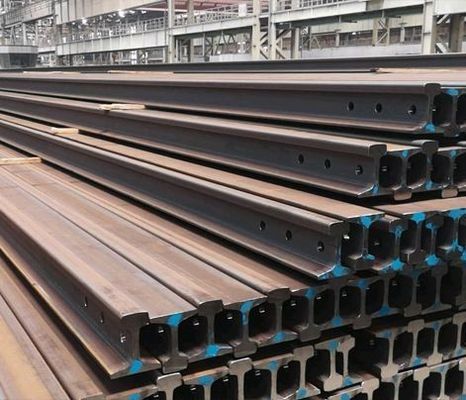

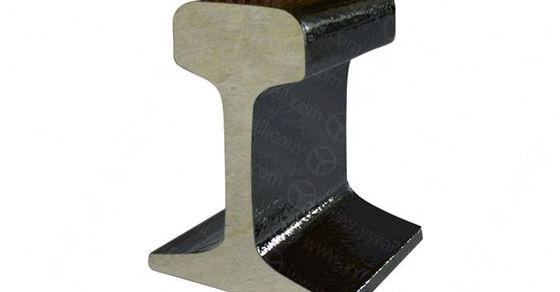

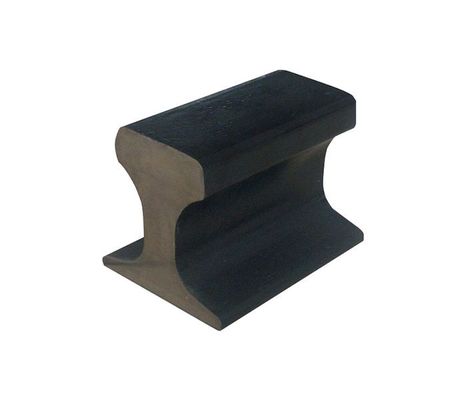

Raylı Ray Bakımı ve İnşası için Arema 115re Çelik Raylı Ray 12m 136lb Tanıtımı
| Ağırlık | kafa genişliği A |
yükseklik H |
taban genişliği B |
ağ S |
||||||
| lb/yd | kg/m | içinde. | mm | içinde. | mm | içinde. | mm | içinde. | mm | |
| amerikan bölümleri | ||||||||||
| 141RE | 140.68 | 69.79 | 3 1/6 | 77.79 | 77/16 | 188.91 | 6 | 152.40 | 11/16 | 17.46 |
| 136RE | 135.88 | 67.41 | 215/16 | 74.61 | 75/16 | 185.74 | 6 | 152.40 | 11/16 | 17.46 |
| 133RE | 133.25 | 66.10 | 3 | 76.20 | 71/16 | 179.39 | 6 | 152.40 | 11/16 | 17.46 |
| 132RE | 131.66 | 65.31 | 3 | 76.20 | 7 1/8 | 180.98 | 6 | 152.40 | 21/32 | 16.67 |
| CB122 | 122.50 | 60.77 | 215/16 | 74.61 | 625/32 | 172.24 | 6 | 152.40 | 21/32 | 16.67 |
| 119RE | 118.67 | 58.87 | 221/32 | 67.47 | 613/16 | 173.04 | 51/2 | 139.70 | 5/8 | 15.88 |
| 115RE | 114.68 | 56.89 | 223/32 | 69.06 | 6 5/8 | 168.28 | 51/2 | 139.70 | 5/8 | 15.88 |
| 100RE | 101.50 | 50.35 | 211/16 | 68.26 | 6 | 152.40 | 53/8 | 136.53 | 9/16 | 14.29 |
| 100ARA-B | 100.56 | 49.88 | 221/32 | 67.47 | 541/64 | 143.27 | 59/64 | 130.57 | 9/16 | 14.29 |
| 100ARA-A | 100.39 | 49.80 | 2 3/4 | 69.85 | 6 | 152.40 | 51/2 | 139.70 | 9/16 | 14.29 |
| 90ARA-A | 90.00 | 44.64 | 2 9/16 | 65.09 | 5 5/8 | 142.88 | 51/8 | 130.18 | 9/16 | 14.29 |
| ASCE85 | 85.00 | 42.17 | 2 9/16 | 65.09 | 53/16 | 131.76 | 53/16 | 131.76 | 9/16 | 14.29 |
| ASCE80 | 80.00 | 39.68 | 2 1/2 | 63.50 | 5 | 127.00 | 5 | 127.00 | 35/64 | 13.89 |
| ASCE60 | 60.00 | 29.76 | 2 3/8 | 60.32 | 4 1/4 | 107,95 | 41/4 | 107,95 | 31/64 | 12.30 |
| ASCE40 | 40.00 | 19.84 | 17/8 | 47.62 | 3 1/2 | 88.90 | 31/2 | 88.90 | 25/64 | 9.92 |
| ASCE30 | 30.00 | 14.88 | 111/16 | 42.86 | 3 1/8 | 79.37 | 31/8 | 79.37 | 21/64 | 8.33 |
| ASCE25 | 25.00 | 12.40 | 11/2 | 38.10 | 2 3/4 | 69.85 | 23/4 | 69.85 | 19/64 | 7.54 |
| ASCE20 | 20.00 | 9.92 | 111/32 | 34.10 | 2 5/8 | 66.70 | 25/8 | 66.70 | 1/4 | 6.40 |
| Avrupa bölümleri | ||||||||||
| UIC 60 | 121.64 | 60.34 | 2.93 | 74.30 | 6.77 | 172.00 | 5.91 | 150,00 | 0.65 | 16.50 |
| UIC 54 | 110.41 | 54.77 | 2.84 | 72.20 | 6.26 | 159.00 | 5.51 | 140.00 | 0.63 | 16.00 |
| S54 | 109,95 | 54.54 | 2.76 | 70.00 | 6.06 | 154.00 | 4.92 | 125,00 | 0.63 | 16.00 |
| S49 | 99.65 | 49.43 | 2.76 | 70.00 | 5.87 | 149,00 | 4.92 | 125,00 | 0,55 | 14.00 |
Kingrail, özel bir ray bağlantı elemanı üreticisi olarak, ray sabitleme, ankraj, ray bağlantısı, ray klipsi, ray vidası, ankraj cıvatası, ray kelepçe plakası, ray bağlantı plakası ve ray raylarını bağlamak için bağlantı plakası cıvatası dahil olmak üzere eksiksiz bir ürün yelpazesi sunar.
Ayrıca diğer ilgili ürünlerle birlikte vinç rayı ve asansör kılavuz rayı için ray bağlantıları da yapıyoruz.GB/TB (Çin ulusal standartları ve demiryolu standartları), AREA, UIC, BS, DIN, ASTM ve AS standartlarına göre üretim yapıyoruz.
Ürünlerimiz ağırlıklı olarak sıcak dövme ile yapılmaktadır.
Ray vida sivri uçlarının dişleri, özel diş açma makinelerinde sıcak haddeleme ile yapılır.
Metrik dişler, BS, BSW, TR diş veya yuvarlak dişler üretiyoruz.
