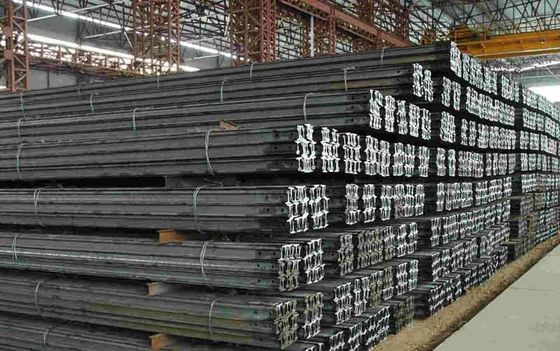

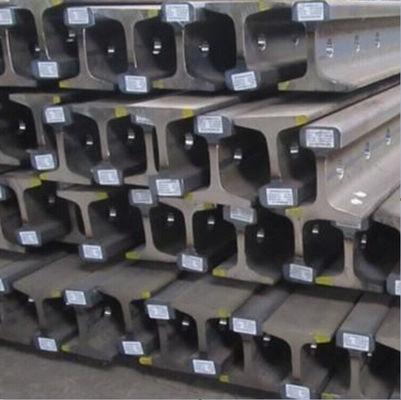

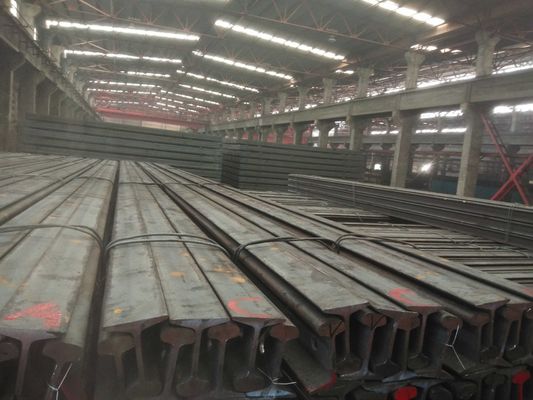

QU120 QU100 Çelik Vinç Ray, Çelik Demiryolu Ray B T 5055-2014 Standart ODM

Vinç rayı imalatı QU120 QU100 qu80 çelik raylar B/T 5055-2014 standardı
Raylar, açık ocak eritme işleminden elde edilen öldürülmüş çelikten yapılmıştır.
Rayda beyaz noktalar oluşturmayan bir üretim süreci kullanılmalıdır.
Mekanik özellikler
Rayın çekme mukavemeti 90 kg/mm'den az değildir.
Yüzey kalitesiile ilgiliPortal Vinç için 900A Din536 A120 Çelik Ray Sınıfı
Ray yüzeyinde çatlak, kıvrım, iz, kabarcık ve kalıntı olmayacaktır.Ray boyutunun izin verilen negatif sapma değerinden daha büyük olmayan derinliğe sahip girintilere, çukurlara ve çiziklere ve derinliği 1 mm'den büyük olmayan ince çizgilere izin verilir.
Rayın uç yüzeyinde artık çatlaklar, delaminasyonlar ve büzülme delikleri olmayacaktır.
Rayın uç yüzü düz kesilmeli ve uç yüzün eğriliği hiçbir yönde 5 mm'yi geçmemelidir.Uzunluğu 4 mm'den az olmayan çapaklar temizlenmelidir.
Rayın yüzey kusurlarının bir hava küreği ile uzunlamasına temizlenmesine izin verilir ve temizleme derinliği (bir tarafta hesaplanır) boyutun izin verilen negatif sapmasından daha büyük olmamalıdır.
Ray yüzey kusurlarının kaynakla onarılmasına veya doldurulmasına izin verilmez.

QU100 rayının kesit boyutu: ray yüksekliği: 150 mm, alt genişlik: 150 mm, kafa genişliği: 100 mm, kalınlık: 38 mm, ağırlık: 88,96 kg/

QU100 ray malzemesi: U71Mn malzeme, 45Mn malzeme, 50Mn malzeme rayı

QU100 ray standardı: YB/T5055-93

QU100 ray uzunluğu: 12 metre/adet, 12,5 metre/adet

Vinç rayı şekli QU120 QU100 qu80 çelik raylar B/T 5055-2014 standardı
Rayın yanal eğriliği metre başına 1,5 mm'den, toplam eğriliği ise 8 mm'den büyük olmayacaktır.
Rayların üst ve alt yönlerdeki toplam eğriliği 6 mm'yi geçmemelidir.
Rayın ucu 0,5 m içinde 1 mm'den fazla bükülmemelidir.
QU120 vinç rayı, doğrultma ekipmanının kapasitesi ile sınırlıdır.Eğrilik derecesi müşteri tarafından belirlenir.
Rayın burulması, rayın tam uzunluğunun 1/10 000'inden fazla olmayacaktır.
Ray kesitinin ve dikey eksenin asimetrisi: rayın alt kısmı 2 mm'den büyük olmamalı ve rayın başı 0,6 mm'den büyük olmamalıdır.
Rayın alt kısmı girintili olmamalıdır.Ray tabanının merkezi, iki taraftan 0,5 mm'den fazla çıkıntı yapmamalıdır.
ağırlık
Raylar teorik ağırlıklarına göre teslim edilir.
