UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik

UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik
Forging Casting Joggled Fish Plate 4 Holes For UIC54 60 Stell Rails
UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik

Büyük resim :  UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: kingrail
Sertifika: CB, CE, EMC, RoHS SABER
Model numarası: UIC60
Ödeme & teslimat koşulları:
Min sipariş miktarı: Pazarlık edilebilir
Fiyat: Negotiable
Ambalaj bilgileri: standart ihracat paketi veya müşteri isteğine göre
Teslim süresi: 1-30 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: Yılda 1800000 Ton

UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik

Açıklama
Ürün: Çelik Ray Tespiti için Demiryolu Levhası Standart: Uic, Arema, ASTM, BS, Tb
Şartname (Kg/M):: 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 delik: 4, 6 delik
kullanım: hafif raylı, ağır rayları birleştirmek için Kalem: Karbon çelik tren yolu
İsim: Demiryolu Parçası için Balık Plakası Sınırlayıcı ve Demiryolu Parçası için Dövme Parça Kelepçe Plaka Ambalajlama: Paletler veya Denize Uygun Ambalaj üzerinde.
Vurgulamak:

Döküm Joggled Balık Tabağı

,

4 Delik Joggled Balık Tabağı

,

UIC54 Joggled Balık Tabağı

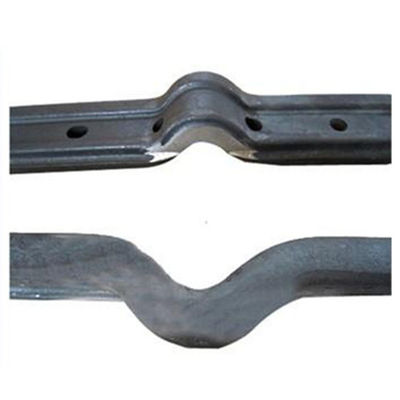

Dövme ve döküm Joggled balık levhaları UIC54 60 Çelik raylar için 4 delik

Tanıtım


Aşınmış rayların bağlanması için kullanılan bir balık plakası, raylar dahil olmak üzere demiryolu rayları alanına aittir, bir sol balık plakası, rayın sol ucundaki girintiye kayar bir şekilde bağlanır ve bir sağ balık plakası, sağ uçtaki girintiye kayar şekilde bağlanır rayın.Bir birinci cıvata, balık plakası ve ray arasına kayabilir şekilde bağlanmıştır ve bir birinci rondela, birinci cıvatanın sağ ucunun dış yüzeyi üzerinde kayabilir şekilde kovanlanmıştır.Sol ve sağ balık levhalarını hizalamak için sol ve sağ balık levhalarının sol ve sağ uçlarında sol ve sağ destek levhaları düzenlenmiştir.Yardımcı destek, sol ve sağ balık plakalarının hizmet ömrünü uzatma ve sol ve sağ balık plakalarının destek kuvvetini iyileştirme etkisine sahiptir ve balık plakaları, raylar ve destek plakalarının tümü cıvata ve somunlarla birbirine bağlanmıştır.Sadece balık plakası ve destek plakası üzerindeki basıncı azaltmakla kalmayıp, aynı zamanda cıvataları ve somunları sıkıca bağlayabilen rondela sağlanmıştır, böylece tüm balık plakası daha kararlı, daha güçlü bir destek etkisine sahiptir ve daha yüksek bir güvenliğe sahiptir.

UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik 0

parametresiDemiryolu Parçası için Balık Plakası Sınırlayıcı ve Demiryolu Parçası için Dövme Parça Kelepçe Plakası 50kg / M Demiryolu Bağlantı Levhası Çelik Ray Bağlantı Çubuğu için Kullanılır

Şartname: Bu balık tabağı Hafif Raylı, Ağır Raylı ve Vinç Raylı için geçerli olabilir.Ayrıca müşterilerin çizimine göre üretebilir.



İngiliz Standart Balık Tabağı

Tip

Standart

Malzeme

BS75R
BS47-1 AVRUPA
SINIF 700

BS80A

BS90A

BS100A

BS113A

GB/TB Standart Balık Tabağı

Tip

Standart

Malzeme

43kg
TB/T 2345-2008 B7

50KG

60kg

75kg


JIS Standart Balık Tabağı

Tip

Standart

Malzeme

37A
JIS E 1102-2001 SS 490
S20C

50N

CR73

CR100

BS113A

AREMA 2007 Standart Balık Tabağı

Tip

Standart

Malzeme

İz
AREMA 2007 AREMA SINIF/ÇELİK SINIF55#

100 libre.ASCE

115RE

132RE

136RE

Vinç Raylı Standart Balık Tabağı

Tip

Standart

Malzeme

104lb.CR
TB/T 2345-2008 B7

105 lb.CR

135 lb.CR

171 libre.CR

1751b.CR

Standart uzunluk: 914.4 mm delme veya delme, dört delik veya altı delik.





Demiryolu Parçası için Balık Plakası Sınırlayıcı ve Demiryolu Parçası için Dövme Parça Kelepçe Plakası 50kg / M Demiryolu Bağlantı Levhası Çelik Ray Bağlantı Çubuğu için Kullanılır


Her ray uygulaması farklıdır ve verimliliği ve kullanım ömrünü en üst düzeye çıkaracak şekilde tasarlanmalıdır, bu nedenle bu amaca ulaşmak için doğru rayın seçimi kritik öneme sahiptir.

Tip C B A D Ağırlık (kg/m) Standart
P18 40 80 90 10 18.06 YB222-63
P24 51 92 107 10.9 24.46 YB222-63
P22 50.8 93.66 93.66 10.72 22.3 GB11264-89
P30 60.33 107,95 107,95 12.3 30.1 GB11264-89
P38 68 114 134 13 38.72 GB183-63
P43 70 114 140 14.5 44.65 GB183-63
P50 70 132 152 15.5 51.51 GB 183-63
QU70 70 120 120 28 52.8 GB3426-82
QU80 80 130 130 32 63.69 GB3426-82
QU100 100 150 150 38 88.96 GB3426-82
QU120 120 170 170 44 118.1 GB3426-82


modeli S
(mm)
S1
(mm)
S2
(mm)
S3
(mm)
S4
(mm)
S5
(mm)
Ray Boyutu
FP-24 400 29 98 137 98 - P18/ P22/ P24
FP-30 490 36 128 127 128 - P30
FP-38 790 65 160 110 120 - P38/ P43
FP-80 500 52.5 121 138.5 120 43 QU70/QU80



Demiryolu Parçası için Balık Plakası Sınırlayıcı ve Demiryolu Parçası için Dövme Parça Kelepçe Plakası 50kg / M Demiryolu Bağlantı Levhası Çelik Ray Bağlantı Çubuğu için Kullanılır

Ömür boyu garanti
Balık plakasının çatlak oluşumu ve genişlemesi sürecine ve başarısız balık plakasına ilişkin kaba istatistiklerimize göre, malzemenin neden olduğu erken başarısızlık, özellikle kaba tanelerin veya şiddetli karışık kristallerin neden olduğu malzeme kırılganlığındaki artışın önemli bir bölümünü oluşturur. .Durum.Ayrıca malzemelerin yüzey dekarburizasyonuna da yeterince dikkat edilmelidir.Bu nedenle, balık plakalarının üretimi, üretim sürecine ve öngörülen ısıl işlem sistemine sıkı sıkıya bağlı olarak yapılmalı ve aynı zamanda, malzemenin neden olduğu erken arızayı azaltmak için kalite kontrolünden geçilmelidir.Ayrıca balık tabağının karmaşık kullanım koşulları açısından üretim kalitesinin sağlanması da en etkili güvenlik önlemlerinden biridir.



Kalite kontrol sistemi, ISO90012015 kalite yönetim sisteminin gereksinimlerini karşılar;kaliteyi denetlemek için kendi denetim merkezimiz, fiziksel ve kimyasal odamız ve SGS ve BV gibi üçüncü taraf denetim kuruluşlarımız var;Ürünler Asya, Kazakistan, Pakistan, Hindistan, Tayland, Vietnam, Malezya, Filipinler, Kamboçya, Endonezya, Moğolistan, Bangladeş, Suudi Arabistan, Avrupa, Rusya, İngiltere, İtalya, İspanya, Almanya, Fransa, Hollanda, Arnavutluk, Kuzey'e ihraç edilmektedir. Amerika, Kanada, Meksika, Panama, Küba, Güney Amerika, Brezilya, Ekvador, Şili, Arjantin, Bolivya, Kosta Rika, Okyanusya, Avustralya, Yeni Zelanda, Afrika, Mısır, Güney Afrika, Kongo, Zimbabve, Senegal, Sierra Leone, Mozambik , vb.

UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik 1

Demiryolu Parçası için Balık Plakası Sınırlayıcı ve Demiryolu Parçası için Dövme Parça Kelepçe Plakası 50kg / M Demiryolu Bağlantı Levhası Çelik Ray Bağlantı Çubuğu için Kullanılır





Sağlayabileceğimiz demiryolu parçaları ürünleri:

1, Raylı Spike Serisi: Raylı Vidalı Spike, raylı Köpek Spike, raylı Elastik Başak vb.

2, Palet Cıvatası serisi: Palet Cıvatası, Segment Cıvatası, Metro Cıvatası, Tünel Cıvatası, Altıgen Cıvata, Kare Cıvata, Turnout Cıvatası, Balık Kuyruğu Cıvatası, T cıvatası vb.

3, Ray Klipsi serisi: Nabla ray Klipsi, Elastik ray Klipsi, SKL rayı Gerginlik Kelepçesi, O ray Klipsi, Gösterge Kilidi Klipsi vb.

4, Çelik Raylar serisi: Demiryolu rayları, Vinç Rayları, Madencilik Rayları, Üst Raylar, vb.

5, Çelik raylı tekerlekler serisi: Tren Tekerlekleri, Vinç Tekerlekleri, Hi-ray araç tekerlekleri, vb.

6, Diğer malzemeler ve aksesuarlar: Ray Gösterge İzolatörü, ray lastik Pedi, ray Balık plakası, Somun, ray Plastik Dübel, ray Bağlantı plakası, Yaylı Pul, Düz Pul, Dökme Demir Ekleme, Sürünme Önleyici, ray Gösterge Çubuğu vb.



Ayrıca diğer ilgili ürünlerle birlikte vinç rayı ve asansör kılavuz rayı için ray bağlantıları da yapıyoruz.GB/TB (Çin ulusal standartları ve demiryolu standartları), AREA, UIC, BS, DIN, ASTM ve AS standartlarına göre üretim yapıyoruz.

Ürünlerimiz ağırlıklı olarak sıcak dövme ile yapılmaktadır.

Ray vida sivri uçlarının dişleri, özel diş açma makinelerinde sıcak haddeleme ile yapılır.

Metrik dişler, BS, BSW, TR diş veya yuvarlak dişler üretiyoruz.

Yüksek mukavemetli cıvatalarımız, Sınıf 4.8, 4.6, 5.6, 5.8, 6.8, 8.8, 10.9 ve 12.9'un farklı özelliklerine sahiptir.Çeşitli standart dışı sabitlemeler de mevcuttur.Ürünlerimizi müşteri çizimleri veya numuneleri kullanarak da özelleştirebiliriz.

UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik 2
Dövme ve döküm Joggled balık levhaları UIC54 60 Çelik raylar için 4 delik

KINGRAIL tarafından geliştirilen demiryolu balık plakalarının işleme yöntemi kısa, makul ve üretim maliyeti açısından düşüktür.Demiryolları için balık levhaları işleme yönteminin teknik şemasının ana noktaları aşağıdaki gibidir: S1.Sürekli döküm kütüğün bir ısıtma fırınında eritilmesi ve ardından kütüklere dökülmesi;S2.Yüksek basınçlı su ile kireç çözme cihazı ile fosfor giderme ve φ750 iki silindirli tersinir kullanma Haddehane bir kez haddelenir;S3.φ650 iki yüksek sürekli haddeleme ünitesi ikinci haddeleme için kullanılır;S4.Sabit uzunluktaki soğuk testere ve torna, plakayı bir balık tabağına işlemek ve öğütmek için kullanılır;S5.Balık tabağı temizlenir ve düzeltilir.düz;S6, balık tabağını pasifleştir;S7, balık tabağının yüzeyini pas önleyici bir kaplama ile kaplayın;Balık levhasının demiryolu için işleme yöntemi, kütük oluşturmak için sürekli döküm, birincil haddeleme, ikincil haddeleme, Testere, tornalama, taşlama, tesviye, pasivasyon, pas önleyici kaplama püskürtme ve balık levhası üretmek için diğer adımları kullanır, üretilen balık levhası küçük deformasyon, paslanması kolay değildir ve hizmet ömrünü büyük ölçüde artırır;



Kingrail, çeşitli demiryolu ürünleri tedarik etmektedir:

Dövme ve döküm Joggled balık levhaları UIC54 60 Çelik raylar için 4 delik

vagon yedek parçaları: tekerlekler, akslar, yataklar, miller, boji yedek parçaları, dövme ve döküm ürünleri

ray malzemeleri: fisplaklar, çelik ray ve aksesuarlar, bağlantı plakaları, klipsler, cıvatalar ve somunlar vb.



Hem küçük hem de büyük siparişler kabul edilir!





UIC54 60 Çelik Raylar için Dövme Döküm Joggled Balık Tabağı 4 Delik 3
