Tek veya Çift Standart veya Özel Tip GB DIN JIS ISO ANSI/ASTM B7 BS Omuz Kravat Plakası
| Menşe yeri | Çin |
|---|---|
| Marka adı | Kingrail |
| Sertifika | GB/T 1222,DIN 17221 |
| Model numarası | UIC |
| Min sipariş miktarı | 10000 |
| Fiyat | USD$1-10 PER PC |
| Ambalaj bilgileri | toplu çanta ve paletler veya özelleştirilmiş paket |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini | YILDA 100000000 ADET |
Contact me for free samples and coupons.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xÜrün ayrıntıları
| Boyut | tek/çift omuz kravat plakası veya özel tip | Standart | GB, DIN, ISO, ANSI/ASTM, B7, BS, JIS vb. |
|---|---|---|---|
| Yüzey | Düz, siyah boya veya müşteri ihtiyacına göre | Paketleme | karton veya torbalarda toplu, daha sonra palet üzerinde veya müşterilere göre |
| Malzeme | ow karbon çeliği veya yüksek karbon çeliği | ||
| Vurgulamak | BS Omuz Kravat Plakası,Tek Standart Omuz Kravat Plakası |
||
Ürün Açıklaması
Tek veya Çift Standart veya Özel Tip GB, DIN, , JIS, ISO, ANSI/ASTM, B7, BS Omuz Kravat Plakası

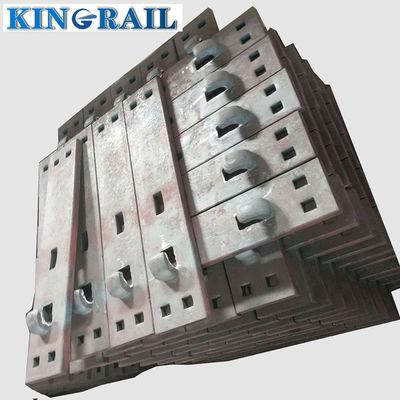

Ray Kravat Plakası:
Ray bağlantı plakası genellikle ray taban plakası veya taban plakası olarak da adlandırılır, bir vinç rayının veya ray destek sisteminin demiryolu yapımında ana bileşendir.
Ray bağlantı plakasının işlevi:Ray bağlantı plakaları, rayları desteklemek ve tüm ray bağlantı sistemlerini sabitlemek için kullanılır.Her zaman ankraj cıvataları veya sivri uçlarla birlikte, bir ray hattının yükünü taşıyarak ve ayrıca yükün bir kısmını traverslere aktararak çalışır.Bağlantı plakası, dikey hizalamayı garanti etmek ve bir ray hattı sistemi için rayı doğru ölçülerde tutmak için düz, pürüzsüz bir dinlenme yüzeyine sahiptir.
King Rail, yük ve ray standardı ne olursa olsun, farklı ray bölümleri için, ahşap, çelik veya beton traversler için döküm (kaynaklı veya fabrikasyon tip) veya dövme veya haddeleme yoluyla ray bağlantı plakalarını üretebilir, yani UIC 60, UIC 54, RN 45, 90 A, vb.
Ray bağlantı plakası çeşitleri:
çeşitli nervürlü bağlantı plakalarını desteklemek için tek veya çift omuz yapısı.
1. Tek omuz bağlantı plakaları
Tek omuzlu bağlantı plakaları plakanın alan ucunda tasarlanmıştır.Müşteriler, plakanın kısa ucu veya mastar ucu ray hattının içine yerleştirildiği için ray taban genişliğine ihtiyaç duyar.Rayların ağırlıkları 56 lb'den 100 lb'ye kadar çıkıyorsa, tek omuz bağlantı plakalarını kullanmanızı öneririz.

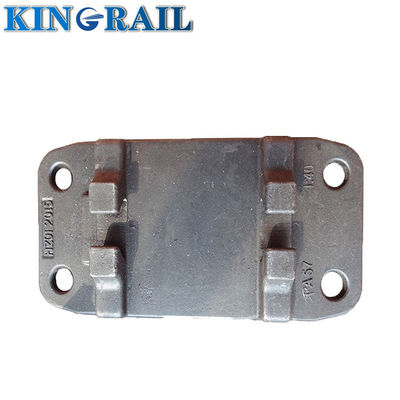

2.Çift omuz taban plakaları
Müşteri isteklerine göre 2 delikli, 4 delikli, 5 delikli, 6 delikli veya 8 delikli tiplerde tedarik etmekteyiz.Ray 100 lb'den büyükse, genellikle çift omuz plakaları kullanılır.
3. Döküm rayı bağlantı plakası
Maliyet tasarrufu sağlayan bir döküm ray bağlantı plakası, ray bağlantı plakaları üretmek için yaygın olarak kullanılan bir başka teknolojidir.
- Tip: UIC54, UIC60, 50kg ray, 60kg ray, S49 ve özelleştirilmiş boyutlar için kullanılır
- Malzeme: QT500-7 veya QT450-10 -dövme yoluyla düşük karbonlu çelik veya yüksek karbonlu çelik ve düşük karbonlu çelik S275JR, Q235, vb.yuvarlayarak.
- Standart: UIC864-6

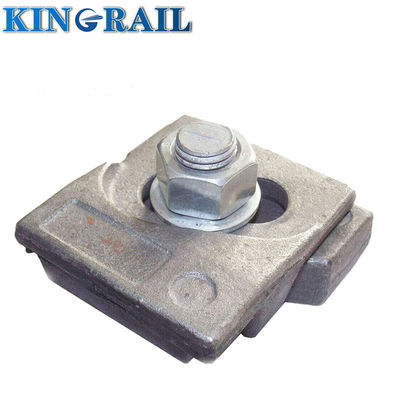

4. KPO sabitleme sistemleri için taban plakaları
KPO sabitleme sisteminde, rayı desteklemek ve tüm sabitleme sistemini sabitlemek için ray taban plakasının kullanılması, ray cıvataları ve çivileri ile birlikte çalışması çok önemlidir.
Kanca ikiz tip plakalar, ray taban plakaları veya diğer standart plakalar gibi diğer tipler buna göre özelleştirilmiştir!
En popüler ray omuz veya ray bağlantı plakalarının Teknik Parametresi:
| Tip | Boyut | delikler | Eğim | Demiryolu | Ağırlık (kg) |
| Rph 1/160 | 345/285/127/160x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,86 |
| 01/01/160 TL | 345/285/127/160x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,70 |
| Devir 1/210 | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,55 |
| Devir 1/210 | 345/285/127x210x15/13 | Ø 36,3 (2x) | 1:40 | S 49/S 54 | 10,55 |
| Rph 1/210 FVZ | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,69 |
| Sph 1(a) | 345/350/127x410x15/13 | Ø 26 (8x) | 1:40 | UIC 60 | 20,60 |
| Rph 6/160 | 370/310/152x160x15/13 | Ø 26 (4x) | 1:40 | UIC 60 | 8,44 |
| Rph 6/210 | 370/310/152x210x15/13 | Ø 26 (4x) | 1:40 | UIC 60 | 11,32 |
| 60 TL | 370/350/152x420x15/13 | Ø 26 (8x) | 1:40 | UIC 60 | 22,73 |
| Rph 11 Ü | 664/554x160 | Ø 26 (4x) | 1:40 | S 54 | 15,37 |
| Rph 13 Ü | 690/570x160 | Ø 26 (4x) | 1:40 | UIC 60 | 15,27 |
| Rpo 5 | 345/285/127x160x15/13 | Ø 26 (4x) | 1:20 | S49/S54 | 8 |

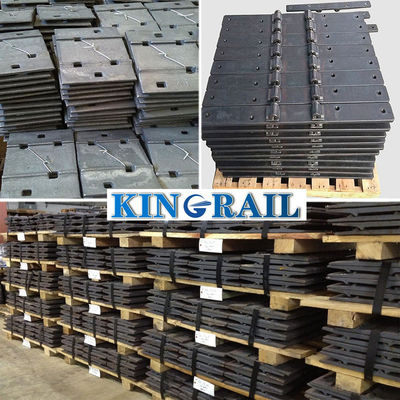

Paket ve gönderiler:
Firmamızın birinci prensibi kaliteye inanıyoruz.Dünya çapındaki tüm müşterilerimize kalite güvencesi vermek için tedarik zinciri boyunca demiryolu endüstrisi tarafından tanınan akreditasyon şemaları tarafından üretilen hizmet ve ürünlerimiz.Kingrail, ISO, RISQS, .Bu güvence seviyesini sağlamak, müşterimizin sadece güveni değil, aynı zamanda bizimle tekrar tekrar çalışma arzusunun nedenidir. Sattığımız sadece parça değil, aynı zamanda sektör bilgimiz, tecrübemiz ve hizmetimizdir.
Lütfen sorgunuzla bizimle iletişime geçin!
