Demiryolu Rayları Ağır Çelik Q235B 55Q U71mn Demiryolu Rayları Demiryolu Çelik Rayları

Üstün Kaliteli Demiryolu Rayının Tanıtımı Ağır Çelik En İyi Fiyat Yüksek Kalite Q235B/55Q/U71mn demiryolu hattı demiryolu çelik rayı

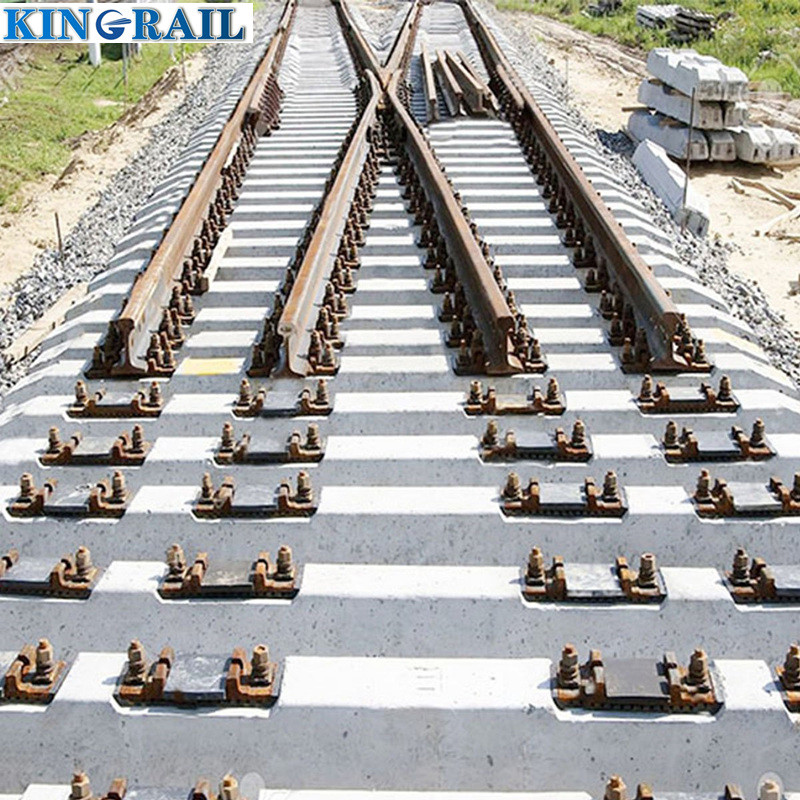

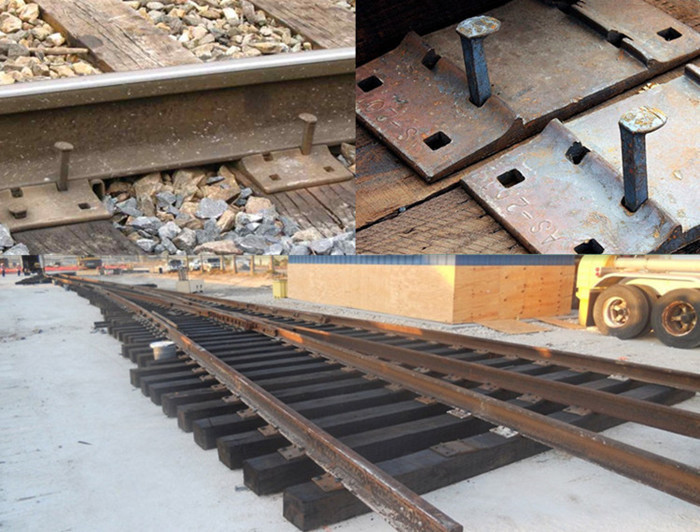

Raylar, demiryolu raylarının ana bileşenleridir.İşlevi, vagonların tekerleklerini ilerlemeye yönlendirmek, tekerleklerin büyük basıncını taşımak ve bunları traverslere iletmektir.Raylar, tekerlekler için sürekli, pürüzsüz ve en az sürtünmeli yuvarlanma yüzeyi sağlamalıdır.Elektrikli demiryollarında veya otomatik blokaj bölümlerinde raylar, hat devreleri olarak da kullanılabilir.

Vincin araba rayı hareket kirişine sabitlenmeli ve araba rayı ana kirişe sabitlenmelidir.Vinç çalışırken, palet yatay ve dikey olarak hareket edemez ve paletin ayarlanması kolay olmalıdır.

uzunluk
Rayların standart uzunlukları 9, 9.5, 10, 10.5, 11, 11,5, 12, 12,5 m'dir.
Tedarikçi ile alıcı arasında anlaşma sağlandıktan ve sözleşmede belirtildikten sonra, 4 m ila 8.9 m uzunluğunda belirsiz uzunluktaki raylardan belirli bir oranda tedarik edilebilir.Ancak ağırlık hesaplanırken 100 mm yükseltilir.
Ray uzunluğunun izin verilen sapması +50 0 mm'dir.

şekil
Rayın yanal eğriliği metre başına 1,5 mm'den, toplam eğriliği ise 8 mm'den büyük olmayacaktır.
Rayların üst ve alt yönlerdeki toplam eğriliği 6 mm'yi geçmemelidir.
Rayın ucu 0,5 m içinde 1 mm'den fazla bükülmemelidir.
QU120 vinç rayı, doğrultma ekipmanının kapasitesi ile sınırlıdır.Eğrilik derecesi hem arz hem de talep tarafından müzakere edilir.
Rayın burulması, rayın tam uzunluğunun 1/10 000'inden fazla olmayacaktır.
Ray kesitinin ve dikey eksenin asimetrisi: rayın alt kısmı 2 mm'den büyük olmamalı ve rayın başı 0,6 mm'den büyük olmamalıdır.
Rayın alt kısmı girintili olmamalıdır.Ray tabanının merkezi, iki taraftan 0,5 mm'den fazla çıkıntı yapmamalıdır.

Ağırlık

Bizimmadencilik ve sanayi için raylaren yüksek kalitededir.
Raylar teorik ağırlığa göre teslim edilir.

Ağırlığı 18 Kg/m ila 40 Kg/m arasında olan hafif raylar, yeraltı madencilik operasyonlarında ve ayrıca endüstriyel ortamlarda yaygın olarak kullanılmaktadır.

imalat
Raylar, açık ocak eritme işleminden elde edilen öldürülmüş çelikten yapılmıştır.
Rayda beyaz noktalar oluşturmayan bir üretim süreci kullanılmalıdır.

Mekanik özellikler
Rayın çekme mukavemeti 90 kg/mm'den az değildir.

Yüzey kalitesi
Ray yüzeyinde çatlak, kıvrım, iz, kabarcık ve kalıntılar olmayacaktır.Ray boyutunun izin verilen negatif sapma değerinden daha büyük olmayan derinliğe sahip girintilere, çukurlara ve çiziklere ve derinliği 1 mm'den büyük olmayan ince çizgilere izin verilir.
Rayın uç yüzeyinde artık çatlaklar, delaminasyonlar ve büzülme delikleri olmayacaktır.
Rayın uç yüzü düz kesilmeli ve uç yüzün eğriliği hiçbir yönde 5 mm'yi geçmemelidir.Uzunluğu 4 mm'den az olmayan çapaklar temizlenmelidir.

Rayın yüzey kusurlarının bir hava küreği ile uzunlamasına temizlenmesine izin verilir ve temizleme derinliği (bir tarafta hesaplanır) boyutun izin verilen negatif sapmasından daha büyük olmamalıdır.
Ray yüzey kusurlarının kaynakla onarılmasına veya doldurulmasına izin verilmez.
