Dövme Ray Kelepçeleri Dövme Üretim 45 Cıvatalı Çelik Ray Bağlantı Kelepçesi Kaynak

dövme ray kelepçeleri dövme üretim cıvatalı 45 çelik ray kusurlarını korumak için ray bağlantı kelepçesi kaynağı

Kingrail ray kelepçelerinin özellikleri:

Ray Kelepçesi, diğer geleneksel ray kelepçesi tasarımlarının birçok dezavantajını ortadan kaldıracak şekilde tasarlanmıştır ve tüm kullanım koşullarında gelişmiş performans sağlar.Kingrail Ray Kelepçesi tasarımı, eski tasarımdan kökten farklıdır ve pozitif bir ön tork açısını garanti eder, böylece cıvata sıkılırken cıvata delikleri aynı hizada kalır ve cıvataların bükülme riskini ortadan kaldırır.Cıvatalar, önerilen torkun iki katında bile düz kalır.

Geleneksel tasarımlarda, raydan destek almak için kelepçeler içe doğru döner.Sonuç olarak, cıvata delikleri artık eşmerkezli değildir ve cıvata indüklenmiş bir bükülme yüküne ve açılı temas yüzeyine sahiptir.Yeni Pandrol Ray Kelepçesinde, kelepçe geometrisi, bükme yükünün kendi kendini desteklemesini sağlar ve cıvatanın yükü alması gerekmez ve kare bir temas yüzeyine sahiptir.Cıvata gerginliğinin daha büyük oranı, daha yüksek kenetleme kuvveti ile sonuçlanır.Yeni tasarımın tüm kullanım koşullarında gelişmiş performans sağladığı gösterilmiştir.Sonuç olarak, daha yüksek hat hızları mümkün olur, güvenlik iyileştirilir ve hem zamandan hem de maliyetten önemli ölçüde tasarruf sağlanır.

Ray kelepçelerinin gücü:

Arttırılmış kenetleme kuvveti, sıcaklık değişimlerinden kaynaklanan ray kaymasını azaltır
Geliştirilmiş dikey sapma, eklem üzerinde daha yüksek hat hızlarına izin verir
Kelepçenin kendinden destekli profili montajı basitleştirir
Yatay kenetleme eylemi, kenetleme cıvatalarının bükülmesini ortadan kaldırır
Hardlock gevşeme önleyici somun sistemi mevcuttur

Geliştirilmiş güvenlik
Ömür boyu maliyet ve kurulum sürelerinde azalma
Birçok farklı ray profili ile uyumlu
Cıvatalar, diğer tasarımların aksine yeniden kullanılabilir
Daha geniş temas noktaları sayesinde azaltılmış ray gerilimi

Kingrail kelepçelerin teknik avantajları

Pozitif ön tork açısı Ray Kelepçesinin tasarımı cıvata için pozitif bir ön tork açısı sağlar, böylece cıvata sıkılırken delikler aynı hizada kalır.Testler, önerilen torkun iki katında bile bükülme riski olmadan cıvataların düz kaldığını kanıtlamıştır.Daha yüksek kenetleme kuvveti Ray Kelepçesi, geleneksel tasarımlara göre daha yüksek oranda cıvata gerginliğine ve daha yüksek kenetleme kuvvetine sahiptir.Sonuç olarak, ray bağlantısı kayması ve dikey bağlantı sapması azalır.Bükme yükünün kendi kendine desteği Kelepçe geometrisi, tepkisel yükler yayılarak ray ağını hedef alırken, bükme yükünün kendi kendini desteklemesini sağlar.Cıvata artık eğilme yükünü almaz ve kare bir temas yüzeyine sahiptir.Uyumluluk Kelepçe, çoğu ray profilini barındıracak şekilde tasarlanmıştır.

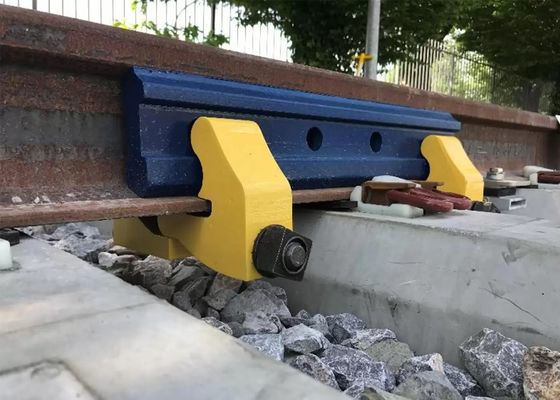

Geniş temas noktaları Temas noktaları, geleneksel tasarımlardan daha uzaktır ve kelepçe ile ray ayağı arasındaki sürtünmeyi azaltır.Bu, kelepçe yükünü arttırır ve ray üzerindeki kuvveti ve ray ayağının kenarındaki gerilimi azaltır.Hızlı ve kolay kurulum için tasarlandı Kelepçenin kendinden destekli profili kuruluma yardımcı olur.İki kıskaç profili rayın altına kilitlenir ve kıskaç, balık plakası üzerine kendiliğinden hizalanır.Kurulum süresi, kelepçe başına iki dakikadan azdır.Sert kilit gevşeme önleyici somun sistemi Sert kilit gevşeme önleyici somun sistemi mevcuttur.

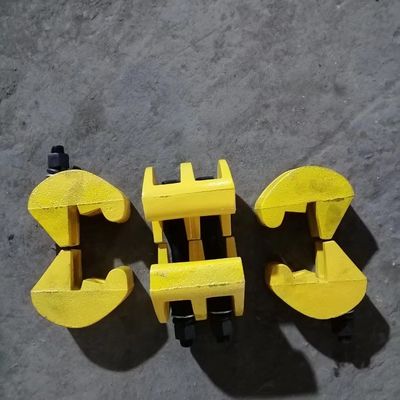

Tekli, çiftli ve üçgen kullanılabilir
